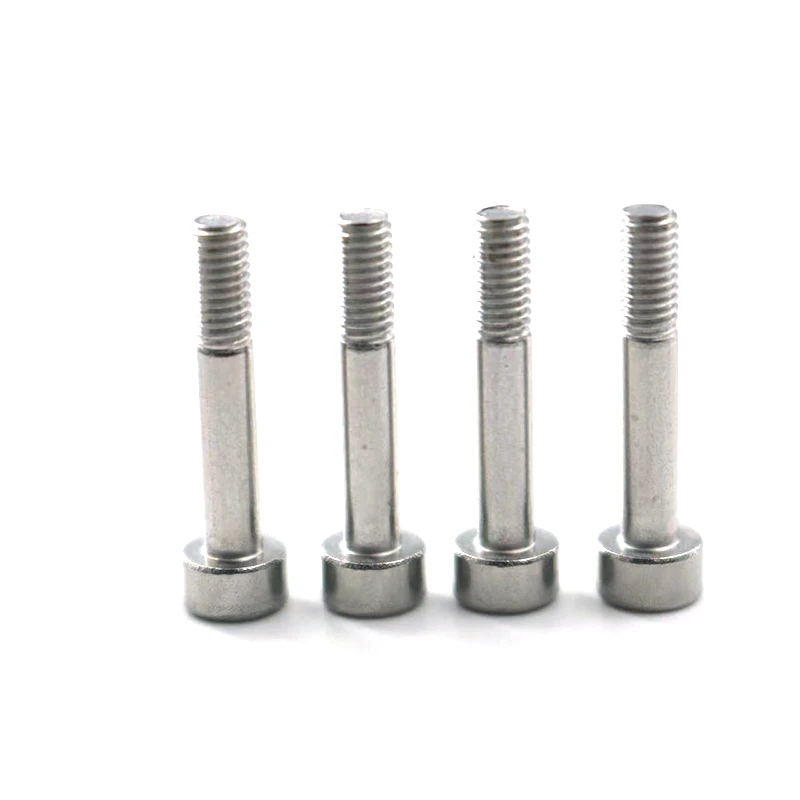

Чашата - шестоъгълниквинт за гнездоС половината - дизайнът на нишката е често срещан механичен закопчалка. Следното е подробно въведение към неговите функционални аспекти, като се фокусира върху основните му функции.
1. Структурни характеристики и функционално позициониране
Чаша - Дизайн на главата: Осигурява голяма повърхност на лагера, разпределяйки налягането на затягане и е подходяща за приложения, изискващи висок въртящ момент или вибрация. Плоската горна повърхност на главата намалява изпъкналост, създавайки естетически приятен вид и предотвратява драскотини.
Шестоъгълно задвижване: Затегнен с шестоъгълен гаечен ключ, той предлага голяма контактна повърхност, висок капацитет за предаване на въртящ момент и е по -малко податлив на отнемане на резба от филипс или наклонени винтове. Изисква стандартен размер на гаечния ключ.
Половината - дизайн на нишката
Гладка секция с нетично поддържане: Подобрява устойчивостта на срязване и е подходящо за приложения, изискващи позициониране или подравняване, предотвратяване на повреда на нишката на части за чифтосване.
Частична секция на резбата: За затягане е необходима само част от дължината, намаляване на разходите за обработка на нишки и минимизиране на риска от повреда на меките материали.
2. Основни функционални предимства
Капацитет на висок въртящ момент: шестоъгълното задвижване и чашата - дизайнът на главата издържа на по -големи сили за стягане и е подходящ за тежко оборудване.
Прецизно позициониране: Секцията за полиран прът може да бъде поставена в сглобяем отвор за аксиално позициониране, като се избягва смущения в резбата.
Anti - разхлабване и анти - вибрация: Половината - дизайн на резбата може да се използва с гайки или уплътнители на резбата за намаляване на вибрацията - индуцирано разхлабване.
3. Типични приложения
M3 (светлина - Прецизни части за натоварване): Електронни корпуси на оборудването, 3D рамки за принтер и малък монтаж на сензора.
M4 (средно натоварване): Ръководство на оборудването за автоматизация, релси за монтаж на печатни платки и среден монтаж на двигателя с размер-.
M5 (по -голямо натоварване): Индустриални стави на рамото на робота, блокове за хидравлични клапани и тежки - монтаж на закрепване.
4. Параметри на избор на ключове
Материал: въглеродна стомана (поцинкована/почерняла), неръждаема стомана (A2-304/A4-316) и титаниева сплав (аерокосмическо пространство).
Дължина на резбата: Половината - винтовете за резба трябва да бъдат избрани въз основа на дебелината на затягането.
Степен на сила: Например 8.8 (въглеродна стомана) и A2-70 (неръждаема стомана), степента на якост трябва да съответства на изискванията за натоварване.
5. Сравняване на приложимостта на пълните - винтове за резба
Частични - винтовете на резбата се предпочитат, когато се изисква гладка секция за пръта за насочване или позициониране (напр. Монтиране на ръкави). Те също са предпочитани за Non - през {- монтаж на отвора, за да не повредят долната резба (напр., Слепи дупки).
