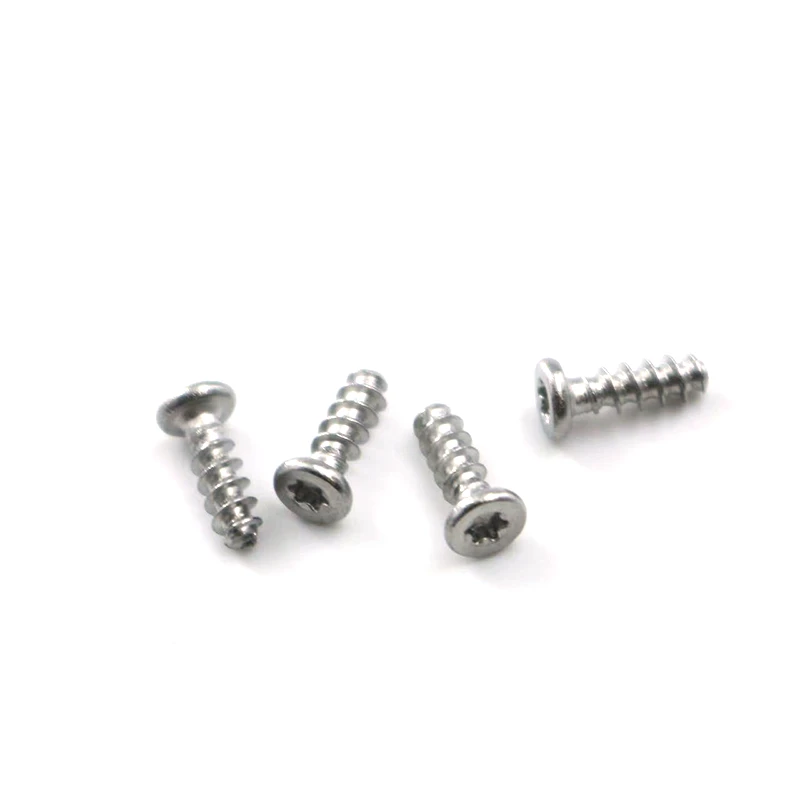

Тънката - вътрешна Torx k2, k2.5, k3, k4 и k5 пластмасасамостоятелно - потупване на винтовеса проектирани специално за пластмасови продукти. Те разполагат с тънка глава с вътрешна дупка на Torx. Основната им характеристика е, че частта с резба на винта се произвежда според уникалния стандарт K -, като номерът след "K", представляващ номиналния диаметър на нишката. По -долу е подробно въведение в основните характеристики на продукта.
I. Основна функция за дизайн: "self - подслушване" и "закрепване" за пластмаса
Самостоятелно - подслушване на формиране:
Функция: Theвинтсамият той може да изреже или екструдира съвпадаща вътрешна нишка в предварително - пробит отвор или директно в пластмасовата част, която се закрепва, като елиминира нуждата от pre - потупване с кран. Това значително опростява процеса на сглобяване и подобрява ефективността на производството.
Метод: Това се постига чрез уникалния му дизайн на нишката. По време на поставяне нишките на винта действат като кран, като изстъргват пластмасовия материал, за да образуват канала на резбата.
Осигурява сила за закрепване
Функция: Механичното заключване на нишките с пластмасовия субстрат генерира силна аксиална сила на затягане, като сигурно свързва два или повече компонента и се съпротивлява на вибрацията и разделянето.
Изпълнение: Нишките на винта, плътно се ангажират с вътрешните резби, оформени в пластмасата, осигурявайки достатъчна здравина, за да се гарантира структурната цялост на продукта през целия му жизнен цикъл.
II. Основни функции на дизайна на главата: "Тънка глава" и "Pierce - глава"
Този дизайн директно определя приложимите приложения и потребителското изживяване на винта.
Тънка глава/плоска глава
Основна функция: Активира ниска височина на инсталиране и прилепване на промиване.
Спестяване на пространство: Пространството е с премия в рамките на силно интегрирани електронни продукти. Дизайнът на тънката глава свежда до минимум изпъкналост, оставяйки повече място за други компоненти като батерията, дънната платка и дисплея.
Естетика: След затягане, главата на винта се потъва в специално проектиран отвор на конуса на гърба, което позволява горната повърхност на винта да лежи с повърхността на детайла, което води до чист, минимален външен вид.
Предотвратяване на смущения: Предотвратяване на главата на винта да се надраска други вътрешни компоненти или корпуса, който контактува.
Pierce - глава
Основна функция: Осигурява ефективно предаване на въртящия момент и предотвратява пропускането на бита.
Предаване на висок момент: В сравнение с традиционните винтове на прореза или Phillips, дизайнът на Torx осигурява по -голяма повърхност за контакт с шофиране, което позволява по -голям въртящ момент без да се подхлъзне, като се гарантира, че винтът е напълно затялен.
Anti - Пропускане: Дизайнът на шаблона по -добре ангажира бита, като значително намалява риска от битово изплъзване от слота по време на високо - скорост на автоматично сглобяване, подобряване на добива и ефективността на монтажа, като същевременно предпазва винтовия слот от повреда.
Автоматизация - Приятелски: Идеален за използване с роботизирани оръжия и автоматични отвертки, той е ключов елемент за постигане на автоматизирано производство.
Iii. Значение на размерите (K2, K2.5, K3, K4, K5)
Тук "K" обикновено се отнася до номиналния диаметър на винта (в милиметри).
Функция: предлага разнообразие от силни страни на връзката и опции за приложение.
Подробно описание
K2 (M2): Използва се за много деликатни, ниски - структури на напрежението, като прецизни часовници, микро сензори и вътрешно монтиране на малки PCB.
K2.5 (M2.5) / K3 (M3): Това са най -често използваните размери, широко използвани за монтиране на дънна платка и сплайсиране на корпуса в потребителската електроника (мобилни телефони, таблети, рутери и малки уреди).
K4 (M4) / K5 (M5): Използва се в области, изискващи по -голяма якост на свързване и натоварване - капацитет на лагера, като външни панели и структурни скоби в големи уреди (перални машини и климатици) или за свързване на по -дебели пластмасови части.
Изборът на правилния размер е от решаващо значение: твърде малък може да причини събличане на резбата или недостатъчна якост; Твърде големият може да доведе до напукване на пластмасовите части или да причинят концентрация на напрежение.
IV. Спомагателни функции на материали и повърхностна обработка
Материал: Обикновено въглеродна стомана или неръждаема стомана.
Въглеродна стомана: Ниска цена и висока якост, но изисква ръжда - проверка.
Неръждаема стомана (като 410 и 304): Силна устойчивост на ръжда и подобрен външен вид, често използвани в приложения, изискващи устойчивост на корозия.
Повърхностна обработка:
Почерняване/фосфиране: ръжда - устойчива и естетически приятна.
Галванизиране/никелово покритие: осигурява подобрена защита на ръждата.
Функция: Не само предотвратява ръждата, но и определени обработки могат също да намалят винта - във въртящия момент, което прави винта по -гладко и намалява износване на пластмасови части.
Основната функционалност на тънкото - вътрешна шестоъгълна пластмасова самостоятелно - потупване на винтове (k2 - k5) е процес в цялата система.
Нишката е отговорна за подслушване и стягане, осигурявайки сила; Тънката глава спестява пространство и поддържа естетика, което я прави ключова за съвременния индустриален дизайн. Вътрешният шестоъгълен гнездо ефективно и надеждно предава въртящия момент на монтажа, ключов компонент на автоматизираното производство и осигуряването на качеството.
Наличните размери предлагат пълен набор от опции за приложение, от прецизност до стабилност.
По този начин, това е нещо повече от прост винт; Това е ефективно, надеждно и прецизно решение за връзка, пригодено за съвременната индустрия на пластмасите, особено в секторите на потребителската електроника и домашните уреди.
