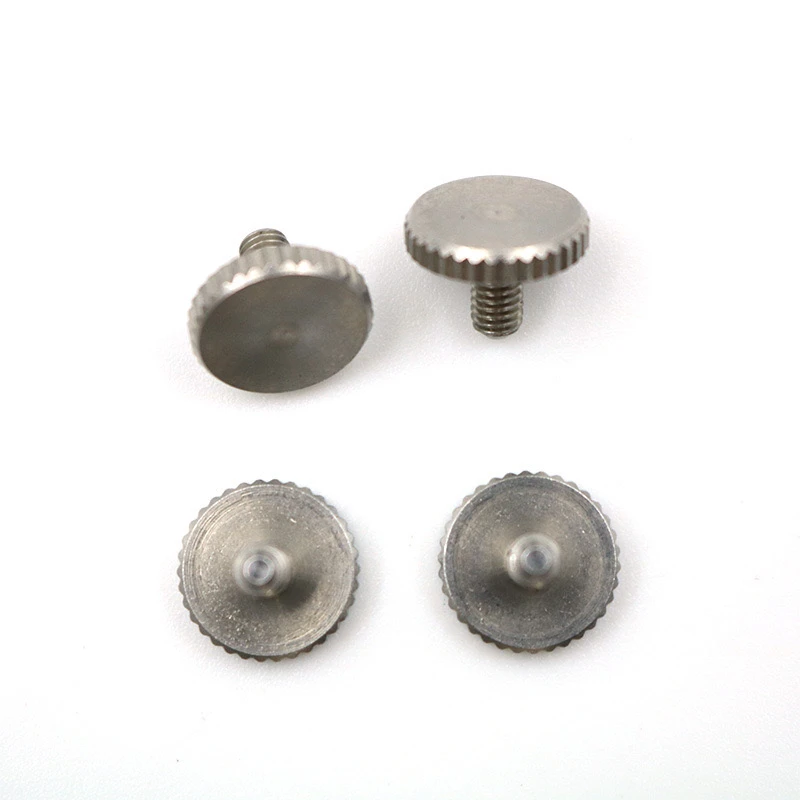

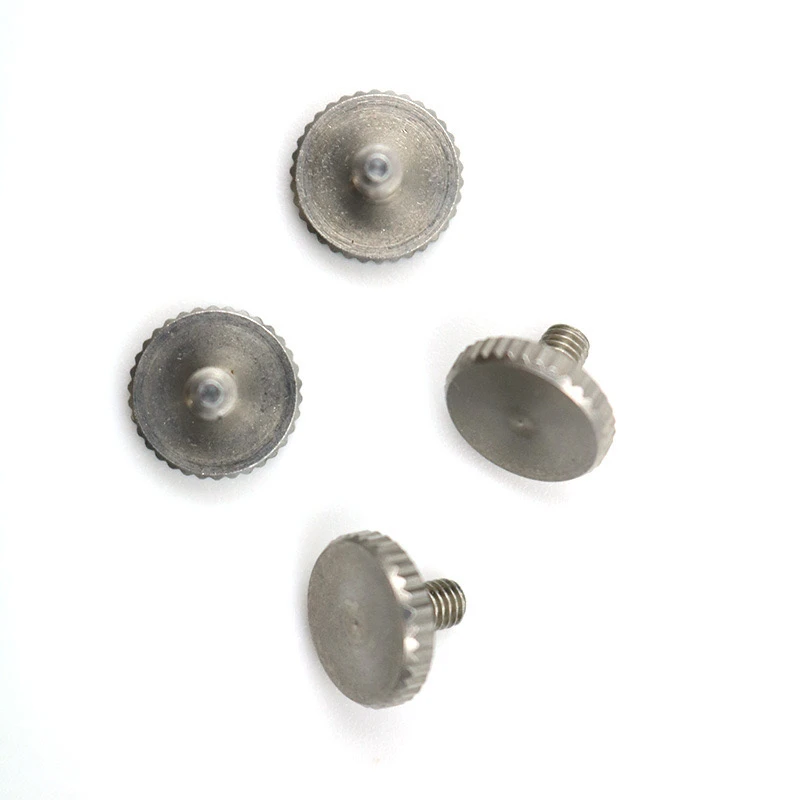

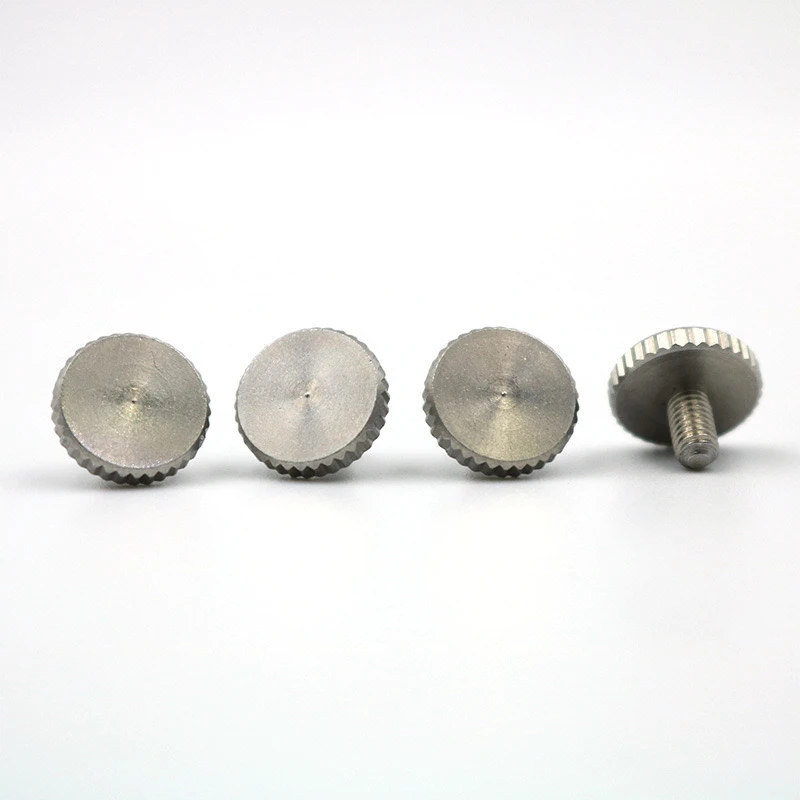

303 Американска нишка от неръждаема стомана Американска нишка Автоматичен струг прав коктейл ръчен винте специфичен тип ръчен закопчалка . Следното е подробно техническо решение за неговото персонализиране, което отчита както професионализъм, така и практичност .
1. Спецификации на основния параметър
Стандарт на материала: 303 неръждаема стомана, якост на опън, по -голяма или равна на 500MPA, твърдост HRB 70-90.
Повърхностна обработка: Пасивация на естествен цвят по подразбиране, незадължително електролитно полиране или никелово покритие, моля, посочете .
Спецификации на нишката
Американска унифицирана нишка (серия на ООН): като #4-40, #6-32, #8-32 и т.н. . (е необходим специфичен UNF/UNC код))
Степен на толеранс: 2B (по подразбиране) или 3b (когато е необходима висока точност)
Дължина на нишката: Пълна нишка или сегментирана
Изисквания за прикриване
Тип: ПРАВО КОНТИРАНЕ (успоредно на оста)
Стандарт: DIN 82 или ANSI B94.6
Модул: 0,5 мм/0,8 мм/1,0 мм
Ефективна ширина: по -голяма или равна на 1,2 пъти по -голям от диаметъра на главата на винта
Дизайн на главата
Тип глава: Кръгла глава/плоска глава/цилиндрична глава (с диаграма)
Тип слот: слот/кръстосан слот/шестоъгълен отвор
Диаметър на главата и съотношение на височината: Според корекция на ASME B 18.6.3
II . Основни точки на технологията за обработка
Автоматична обработка на струг
Оборудване: Автоматичен струг от швейцарски тип (точност ± 0,01 мм)
Инструменти:
Тема: Външо
Knurling: Инструмент за кръстовище с двойни колела (HSS за груба нишка, волфрамова стомана за фина нишка)
Параметри на рязане
Скорост: 1500-2500 rpm
Скорост на подаване: 0,05 мм/оборот
Контрол на процеса на Knurling
Метод за предварително притискане: Първо, обърнете външния диаметър на зоната на Knurling до средния размер на разликата
Налягане: 300-500 n (избягвайте натрупването на материали)
Охлаждане: напълно синтетична течност за рязане (концентрация 8%-10%)
Изисквания за дебюриране: На изхода на резбата трябва да се добави 45 градуса, а ръбът на Knurling се полира чрез магнитно полиране, за да се премахнат остри ръбове .
3. Стандарти за контрол на качеството
Размер: Go/No-Go Gauge за откриване на нишки, триизмерно измерване на ключови размери
Knurling: Визуална проверка на еднообразието на текстурата, проектор за проверка на терена
Материал: Спектрометър за проверка на съдържанието на S (за да се гарантира обработваемост)
Контрол на дефектната скорост: партида AQL 1 . 0, в зоната на Knurling са разрешени леки марки за ножове.
4. Опаковка и доставка
Вътрешна опаковка: PVC блистер + хартия против руст
Външна опаковка: Кашон (1000бр на кутия, брутно тегло по -малко или равно на 15 кг)
Маркиране: Лазерно маркиране на партида номер + Маркиране на материали
Цикъл на доставка: 15-20 дни (3 дни за проби, с тестов отчет)
5. решения на общи проблеми
Rot Rot → Проверете носенето, сменете на всеки 5000 пъти или използвайте спирален жлеб, вместо това .
Burrls са големи → Регулирайте маржа преди Knurling до 0.8-1.2 пъти модулът .
Повърхностни драскотини → Използвайте найлонови хватки или добавете конвейерни втулки .
Изисква се пълен 2D чертеж или 3D стъпка файл и ключовите размери трябва да бъдат маркирани отделно . Специалните изисквания изискват допълнителни разходи за инструменти .
Чрез описания по -горе дизайн и контрол на процесите, винтът постига баланс между функционалността, ефективността на производството и надеждността и е подходящ за изисквания за използване на средна и висока интензивност .
