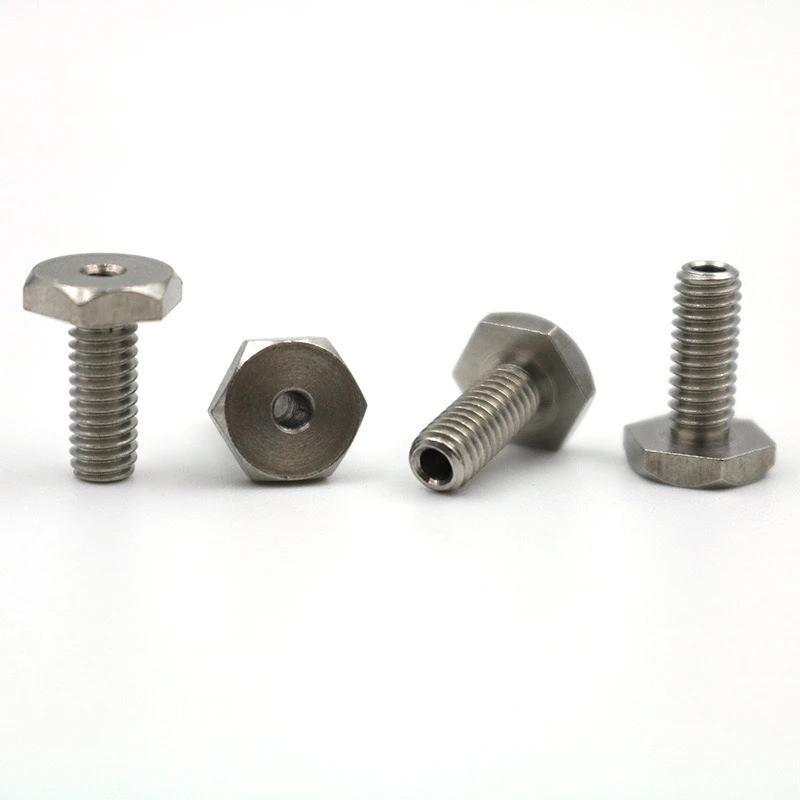

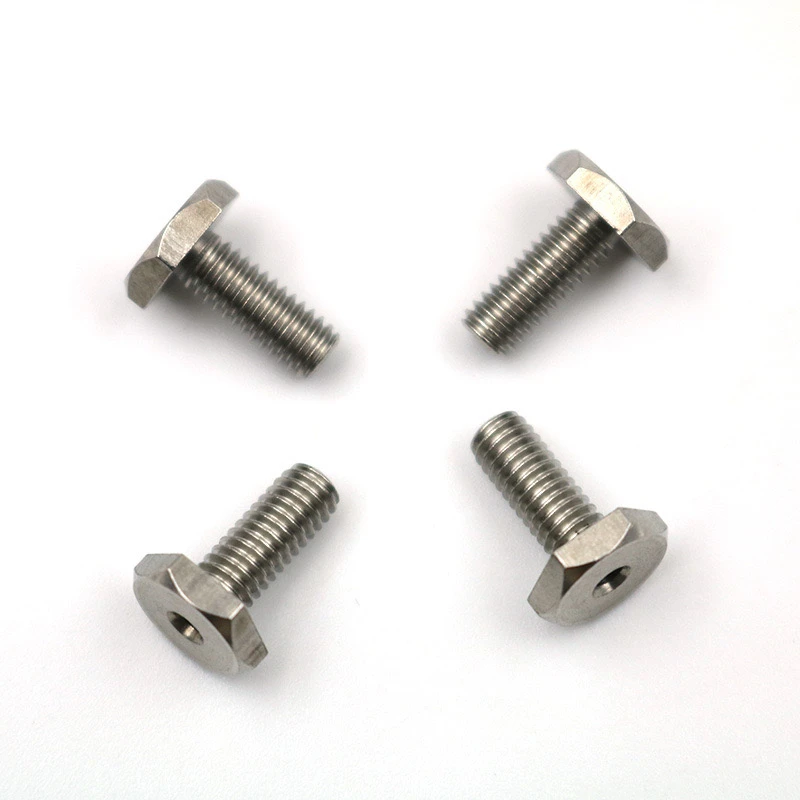

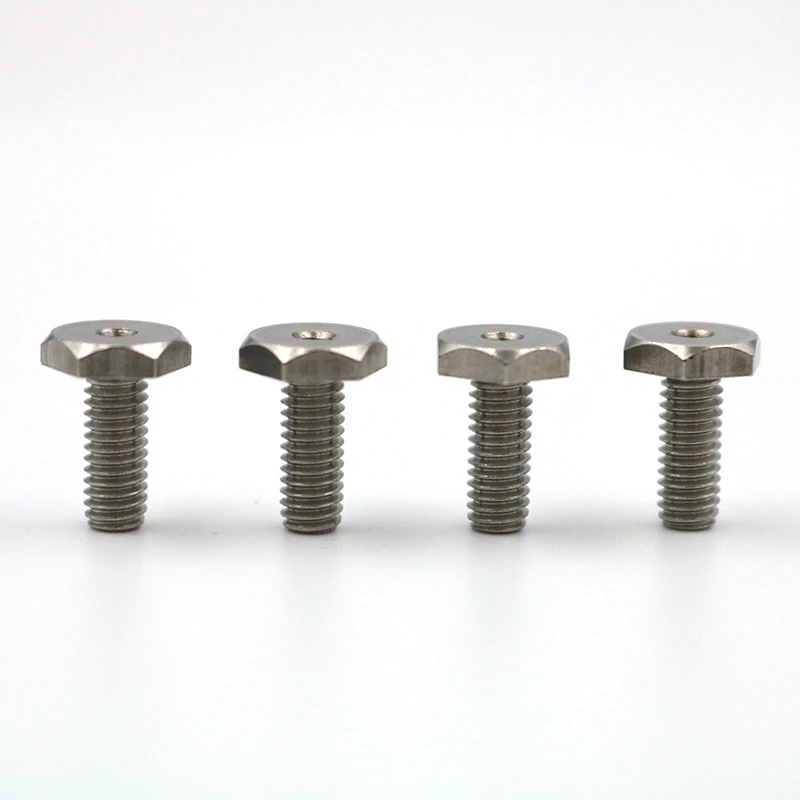

303 неръждаема стомананестандартни части за завъртане (външен шестоъгълник/Вътрешни/външни/кухи винтове) са специално проектирани крепежни елементи. По -долу е подробно описание на персонализирането на ИТ, което отчита както професионализма, така и практичността.
1. Параметрите на основното персонализиране
Материални изисквания
303 неръждаема стомана (лесен за изрязване тип) и е необходим доклад за материали.
Допълнително лечение: Пасивация, която може да подобри устойчивостта на корозия
Структурен тип
Външна шестоъгълна глава: Ширина през апартаменти, дебелина
Вътрешна/външна нишка: Спецификации на нишката (метричен/императорски/американски стандарт), степен на точност (6h/6g)
Кух дизайн: чрез вътрешен диаметър на дупка, толерантност към дебелината на стената
Толеранс на размера на ключовете
Външен диаметър: ± 0,05 мм (прецизни части за завъртане)
Дължина: ± 0,1 мм (по -малко или равна на 50 мм), ± 0,2 мм (＞ 50 мм)
Коаксиалност: по -малка или равна на 0,03 мм (кухите винтове се нуждаят от специално маркиране)
Повърхностна обработка
По подразбиране: Естествено полиране (RA по -малко или равно на 0,8 μm)
Незадължително: Никелово покритие (5-10 μm), електролитно полиране (медицинско ниво)
II. Бележки за нестандартен дизайн
Специални изисквания за нишки
Изтежанията на напречното сечение са необходими за нестандартни типове зъби
Размерът на канала за рязане на гърба трябва да бъде маркиран за вътрешни слепи дупки (препоръчва се по-голям или равен на 1,5 пъти по-голям от стъпката)
Механични свойства
Якостта на опън, по-голяма или равна на 500MPa (предварително забелязване, ако е необходима топлинна обработка)
Тест на въртящия момент (според стандартната стойност на DIN 912 или определена от клиента)
Проверка на куха структура
Тест на потока (течностите трябва да осигурят ниво на налягане)
Доклад за дебелина на стената Ултразвуков доклад за тест (незадължително)
Iii. Процес на проверка на производството и качеството
Технология за обработка
Обръщане: CNC Swiss Machine (подходящ за малки части от φ3-20mm)
Обработка на резби: Умиращо/Екструсионно формоване (външни зъби), смилане на докосване/резба (вътрешни зъби)
Контрол на качеството
Пълни елементи от проверка: Размер на главата, нишка Go/No-Go Gauge (Go/No-Go)
Елементи за проверка на проби: Тест за солен спрей (72h неутрален солен спрей), твърдост (HRB 70-90)
Доставка на документи
Задължително: Сертифициране на материали, Доклад за проверка на измеренията, лист за процеса на обработка на повърхността
Незадължително: 3D рисунки (формат на стъпка), PPAP файлове (автомобилна индустрия)
IV. Типични сценарии за приложение
Медицински изделия: Кухи винтове за тръби за отклонение (Изисква се електролитно полиране)
Оборудване за автоматизация: Нестандартни шестоъгълни части за монтаж на серво мотор
Полупроводници: ултра-висока чистота 303 винтове от неръждаема стомана (вакуумно дегустационно лечение)
V. Инструкции за оферти
Количество на минимално поръчка: 50-100 броя (пробна продукция). Формите могат да бъдат отворени за повече от 1000 броя
Време за доставка: 7-15 дни (коригирано в зависимост от сложността)
Такса за плесен: Нестандартната структура/структурата със специална форма трябва да се изчислява отделно
Предоставянето на проби или CAD чертежи може да ускори процеса на оферта. За сложни части се препоръчва да се подпише техническо споразумение за изясняване на критериите за приемане.
Чрез горния слоест анализ функционалната същност и границите на дизайна на такива нестандартни части могат бързо да бъдат схванати, което е удобно за подбор на инженеринг или комуникация за персонализиране.
