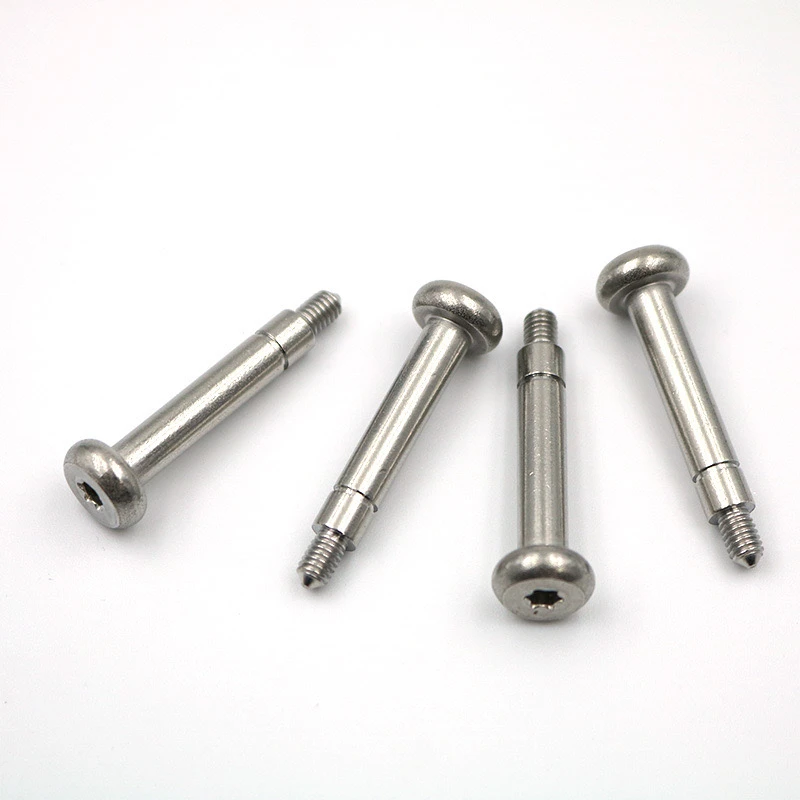

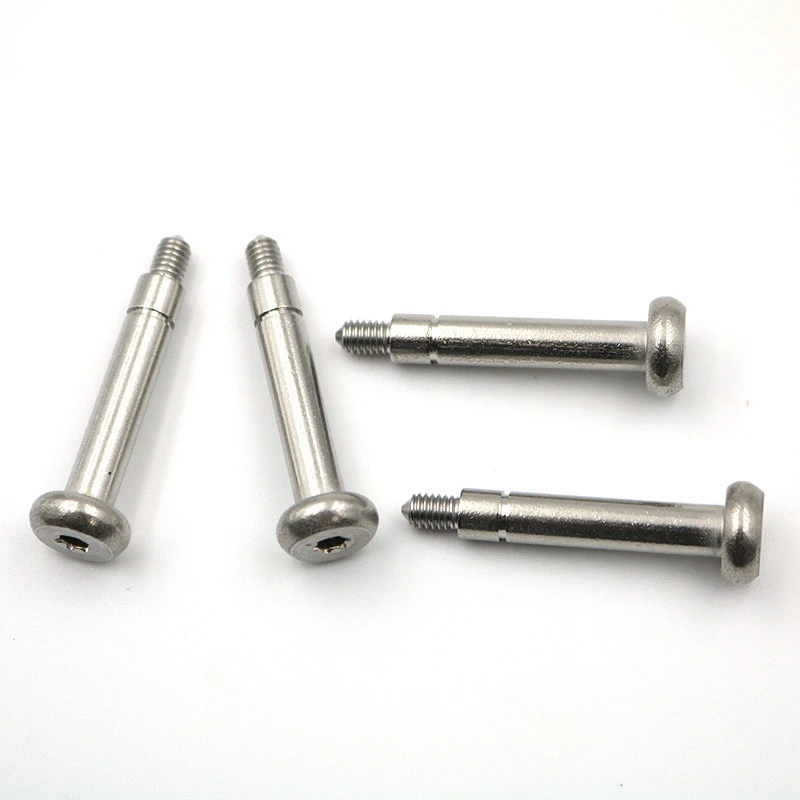

304 неръждаема стоманаГлавата на тигана, опашката на точката на слива, US 6-32/M3/M4 (включително T10/T15 слот стъпка дизайн) са универсални крепежни елементи. По -долу е подробно техническо решение за тяхното персонализиране.
1. Основно потвърждение на параметъра
Материален стандарт: 304 неръждаема стомана (степен A2), съвместим със стандартите ASTM F593/AISI; Тест за солен спрей, по -голям или равен на 96h.
Налични смесени спецификации: US 6-32 нишка, метричен M3 и M4 (необходима отделна оферта). Дължината на нишката по подразбиране до диаметър 2x и е регулируема.
II. Специални изисквания за глава
Тиган глава, композитна структура на слива цъфтеж

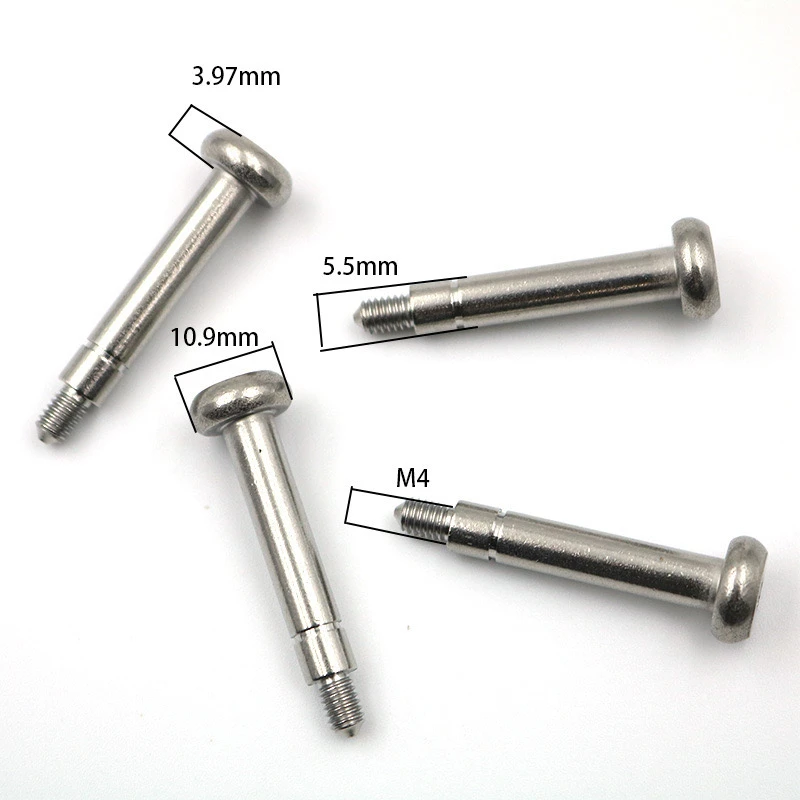

Диаметър на главата на тигана: φ6.5mm ± 0.1 за 6-32, φ5.5mm за M3, φ7mm за M4
Вид на канала за цъфтеж на писалката: T10 (2,74 мм през апартаменти) / T15 (3,27 мм през апартаменти), с дълбочина на канала, по -голяма или равна на 1,2 пъти повече от наличния диаметър на винта.
Iii. Ключови характеристики на опашката
Оценен дизайн на опашката: ъгъл на олово 30 градуса ± 2 градуса, с плосък край на 0,2 мм, задържащ се на върха, за да се предотврати повреда.
Стъпка на калеовинг: ширина на подбиване 0,8-1 мм, ъгъл на стъпка на преход R по-малък или равен на 0,2 мм. Разрешени са нетрайни полирани стволови секции.
IV. Опции за повърхностно обработка
Стандартен завършек
Електролитично полиране
Пасивация (в съответствие с ASTM A967)
Опционални надстройки: никелово покритие (5-8 μm), тефлоново покритие (12-15 μm).
V. Контрол на качеството
Тестови елементи:
Тест за габарит на нишката/не-движение (Go/No-Go)
Тест на въртящия момент (6-32 мм трябва да достигне 4,5 n · m)
Изпитване на тест за солен спрей
Необходим сертификат
Доклад за материали (включително NI/CR съдържание)
ROHS/Достигане на декларация за съответствие
Vi. Опаковка и доставка
Стандартна опаковка:
Вътрешна опаковка: Ръжда-устойчива хартия + PE торбичка
Външна опаковка: Кашон (1000 парчета/Кашон, бруто тегло по -малко или равна на 15 кг)
Услуги за персонализиране:
Лазерно маркиране (Местоположение/Съдържание може да бъде персонализирано)
Смесено съотношение по договаряне (напр. Съотношение на жлеба T10/T15)
Vii. Бележки
Време за доставка: Разработка на плесен: 7 работни дни (нови спецификации)
Доклад за материали (включително NI/CR съдържание)
ROHS/Достигане на декларация за съответствие
Vi. Опаковка и доставка
Стандартна опаковка:
Вътрешна опаковка: Ръжда-устойчива хартия + PE торбичка
Външна опаковка: Кашон (1000 парчета/Кашон, бруто тегло по -малко или равна на 15 кг)
Услуги за персонализиране:
Лазерно маркиране (Местоположение/Съдържание може да бъде персонализирано)
Смесено съотношение по договаряне (напр. Съотношение на жлеба T10/T15)
Vii. Бележки
Време за доставка: Разработка на плесен: 7 работни дни (нови спецификации)
Време за производство: 15-20 дни
Количество на минимално поръчка:
Стандартни спецификации: 5000 броя/дизайн
Специални спецификации: 10 000 броя или повече
Препоръчваме да предоставите чертежи, за да потвърдите следните ключови размери:
① ② Толеранс на прехода между диаметъра на стъпката и основния диаметър на резбата
② Минимална дебелина на стената между хексалобуларния гнездо и външния ръб на главата
③ изискваше права дължина на заострена опашка
Чрез горния дизайн този винт значително надминава обикновените винтове с плоска глава по ефективност, надеждност и адаптивност, което го прави предпочитано решение за прецизно сглобяване.
