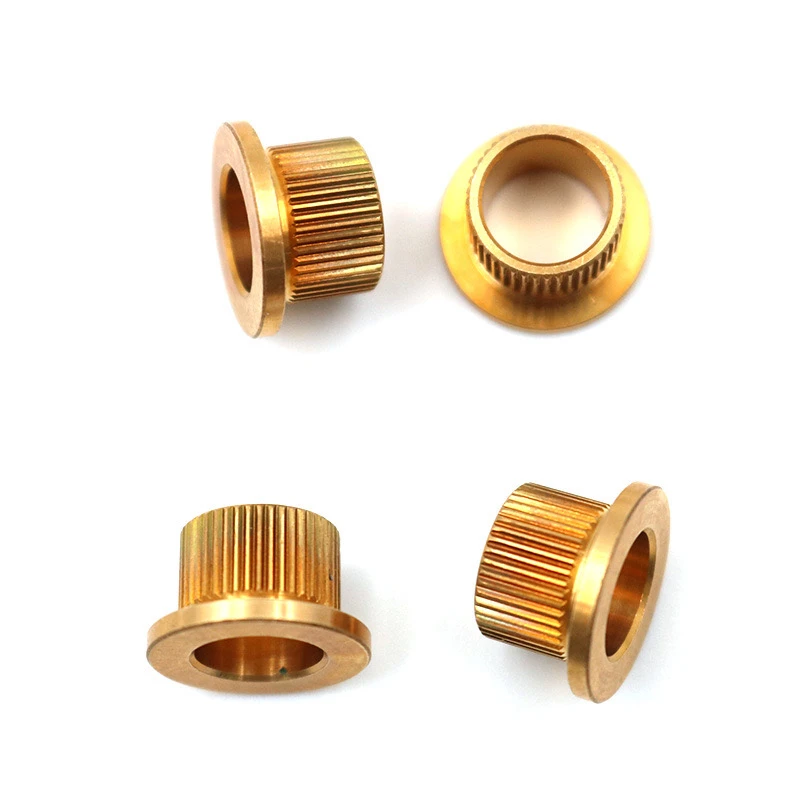

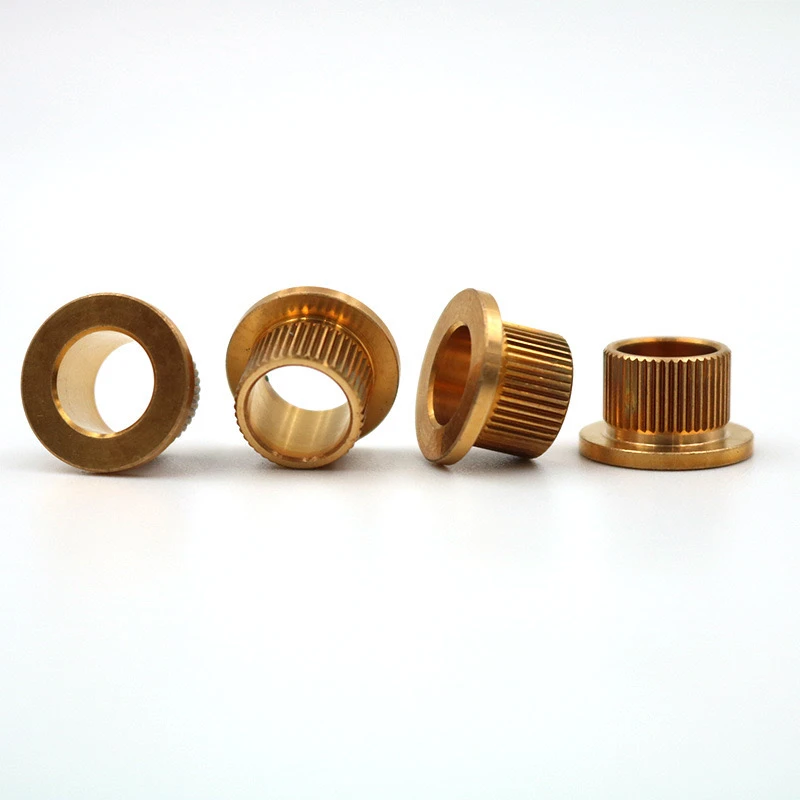

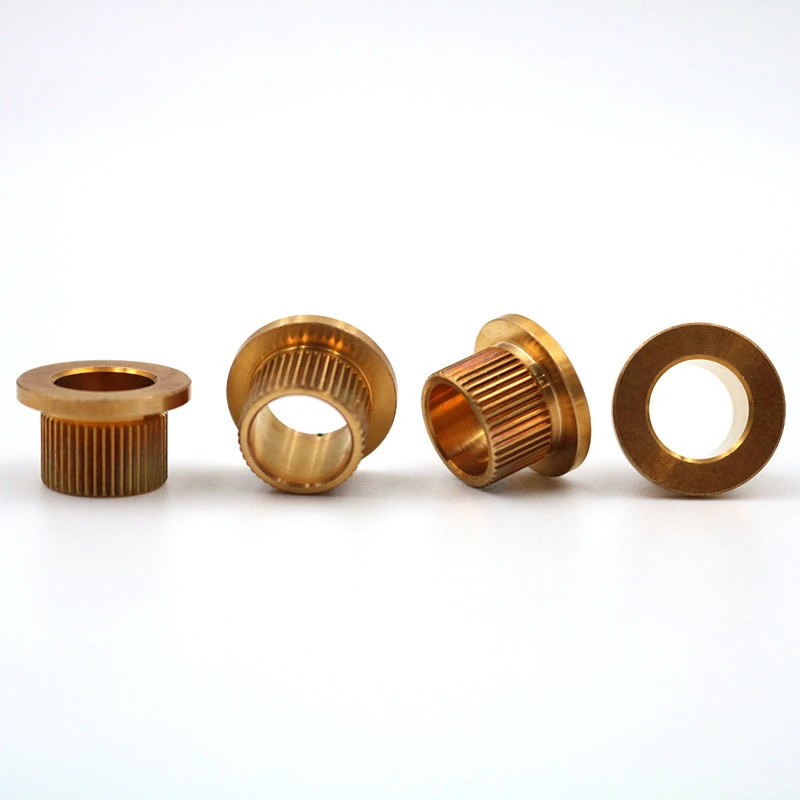

Месингова стъпкаFlange Rivet е специално проектиран нит, който комбинира множество структурни и функционални характеристики . Нейните основни функции и функции могат да бъдат обобщени систематично, както следва .
1. Изисквания за персонализиране на основния параметър
Спецификации на материала
Материал: H62 или H65 месинг, оловен месинг C3604 също може да бъде избран за подобряване на ефективността на рязане
Твърда: HRB 55-75, състоянието на обработката на топлината трябва да бъде маркирано
Силата на опън: по -голяма или равна на 300MPa, военната степен изисква по -голяма или равна на 400MPa
Структурни размери
Дизайн на стъпката: Диаметър на главата D =1.5-2.0 × Диаметър на пръта D, височина на стъпката h =0.3-0.5 D
Тип на Knurling: Мрежа Knurling, зъбен терен 0.6-1.2 mm
Flange Edge: 45 градуса фаска или R0.2 филе (анти-бур)
Повърхностна обработка
Плаване: Незадължително лечение с никел, калай или пасивация
Специални изисквания: Химическото никелово покритие е подходящо за сценарии за висока устойчивост на корозия
Ii .Основни точки на контрол на процеса
Формирането на студено заглавие живот е по -голям или равен на 500, 000 пъти, коаксиалност: по -малка или равна на 0,05mm
Обработка на Knurling: радиално налягане: {{0} kn, машина за кръвопроливане с двойно колело
Стандарти за тестване
Ключови елементи: Главен кръг изтичане по -малко или равен на 0,1 мм, целостта на профила на зъбния профил по -голяма или равна на 90%
План за вземане на проби: GB/T2828.1 II ниво AQL1.0
Iii . предложения за адаптиране на приложението
Съвпадение на работното състояние
Вибрационна среда: Препоръчва се да се добавят серии на гърба на фланеца
Проводими изисквания: Приоритизирайте лечението с пасивация без плащане
Ръководство за инсталиране
Изчисляване на силата на нита: F =0.6 × σb × AS (σb е здравина на материала, както и площта на напречното сечение)
Толеранс на отвора на дъската: Препоръчва се съвпадение на ниво H11
Iv . Персонализиран процес на обслужване
Техническо докинг
Необходими за осигуряване на:
Сглобяване на напречно сечение (маркиране на материала и дебелината на съседни части)
Доклад за тестване на околната среда (като изисквания за тест за солен спрей)
Цикъл на цитати
Осигурете решение в рамките на 3 дни (по -малко от 1, 000 парчета)
Такса за плесен: ￥ 800-2, 000 (може да бъде включен в единичната цена)
Гаранция за доставка
Доклад в пълен размер на първото парче, включително 3D данни за сканиране)
Партидна гаранция (включително анализ на материалния спектър)
V . Общо избягване на отказ
Knurling and Sliding: Увеличете терена до повече от 1,0 мм
Крекиране на фланец: Контролирайте деформацията на студената заглавия по -малка или равна на 65%
Галванална корозия: Избягвайте директен контакт с алуминиева сплав
Това решение взема предвид както производствената осъществимост, така и надеждността на приложението, а теглата на параметрите могат да бъдат коригирани според специфични условия на труд . се препоръчва да се осигури примерна тестова инсталация, за да се провери адаптивността .
Този дизайн постига баланс между функционалността, надеждността и разходите за процеса чрез координираната оптимизация на материалите и конструкциите и е подходящ за нуждите на прецизния монтаж на малко и средно голямо оборудване .
