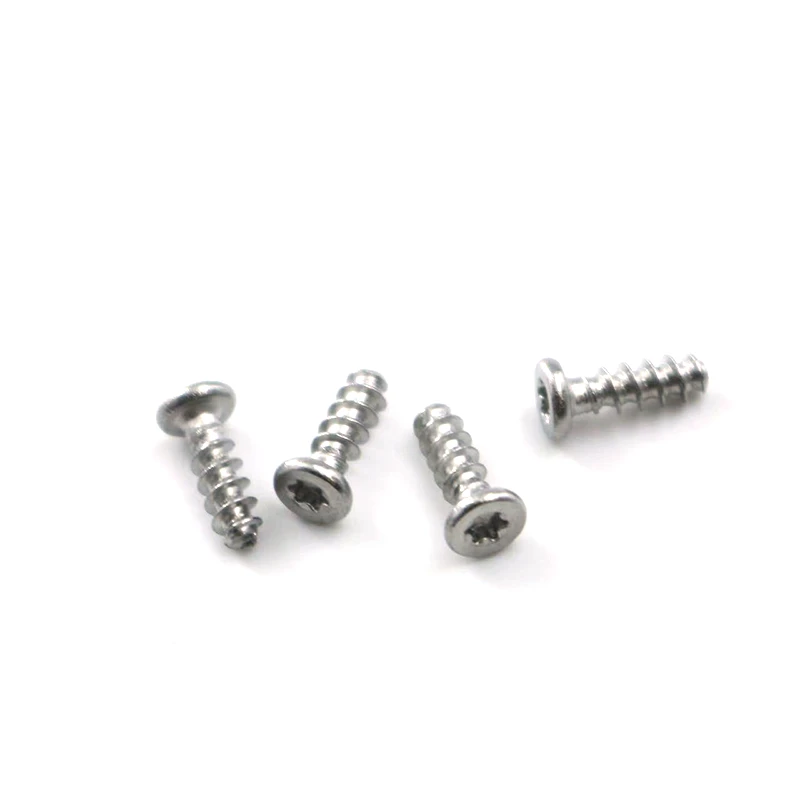

Тънката - глава, вътрешен Torx K2, K2.5, K3, K4 и K5 Пластмасови самостоятелни винтове- Заслушването са специално проектирани за пластмасови продукти. Те разполагат с тънка глава с вътрешна дупка на Torx. Следното предоставя подробна информация за персонализиране на тънката - глава, вътрешна серия Torx Kсамостоятелно - потупване на винтове.
Тънка - глава, вътрешна серия Torx Kсамостоятелно - потупване на винтове
Тип: Self - потупване на винт
Тип глава: тънка глава на гърба
Дебелината на главата е по -ниска от стандартната за стандартни глави на Countersk, постигайки по -добър ефект на насрещна част и по -плавен външен вид в тънки - стенирани пластмасови части.
Тип жлеб: Филипс
Предпочита се PH2 канали (подходящ за K4 и по -долу). За по -големи размери като K4.5 и K5, PH3 каналиът може да се счита за по -голям въртящ момент.
Тип на нишката: K - Тип, също пластмаса - специфична нишка. Той разполага с широка стъпка на резбата, високи, остри нишки и по -остър ъгъл на гребена, което улеснява проникването на пластмаса, без да се причинява напукване на вътрешно напрежение. Тези винтове се отличават със самостоятелно - точка за пробиване, обикновено тип BP или тип C, което позволява бързо подслушване без предварително - пробити пилотни дупки.
Целеви материали: Различни инженерни пластмаси и по -високи - Термопластика на твърдостта.
II. Основни персонализирани параметри
Това са основни технически спецификации и трябва да бъдат ясно маркирани на чертежа.
Номинален диаметър: K2: 2.0mm, K2.5: 2.5mm, K3: 3.0mm, K4: 4.0mm, K5: 5.0mm. Толеранс: ± 0,02 мм.
Дължина: Отнася се до общата дължина. Трябва да се посочат стандартите за измерване.
Диаметър на главата: Съгласно серията K - тънка - стандартна или клиентска рисунка. Ъгълът на броячката трябва да съвпада.
Дебелина на главата: По -малко от националния/немски стандартен дебелина на главата на броячката. Това е критично изискване и трябва да е тънко, за да се предотврати проникването или повдигането на задната страна в тънки - оградени компоненти.
Терена на резбата: Според стандарта K -, голямата стъпка на нишката е основна характеристика на винтовете K -, осигуряваща силно захващане. Материал: въглеродна стомана (1010/1008), стандартен избор за ниска цена.
Повърхностна обработка: Естествен бял цинк, основна предотвратяване на ръжда и чист външен вид. Предлагат се и други облицовки, като екологично чист цвят цинк и никел, но това ще се отрази на цената.
Механични свойства: Съгласно стандартите GB/T 3098.5 или ISO 7049, обикновено ST2.2 или 4.8, с твърдост на HV270-HV400. Той е достатъчно силен за свързване на пластмасови части и се съпротивлява на усукване.
Iii. Специални технически изисквания (пропуснати/добавени според нуждите)
Изисквания за тест за солен спрей: Тест за повърхност на бяла цинк, неутрален тест за спрей за сол за поне 48 часа, без бяла ръжда, 72 часа, без червена ръжда.
ROHS/Достигане на съответствие: Всички материали (каросериране на винтове, покритие) трябва да отговарят на разпоредбите на ЕС ROHS и трябва да се предостави трети - отчет за тестване на партията.
Опаковка: Блустерна тава/Опаковка/чанти + хартиена кутия. Изисква анти - смесване и защита от надраскване.
Идентифициране и проследяване: Етикетът ще бъде поставен от външната страна на картонената кашон, което показва името на продукта, спецификацията, количеството и номера на партидата, за да се улесни проследяването на производството.
V. Изисквания за доставка
2D чертежи на продукти: В PDF и DWG формати, включително всички ключови размери, допустими отклонения, материали, повърхностни обработки, технически стандарти и друга информация.
Проби: Преди да започне първата партида масово производство, за потвърждение трябва да бъдат предвидени най -малко 50 проби от всяка спецификация (тестване на размери, външен вид и пробно сглобяване).
Доклад за тест: Ще бъде предоставен първи - доклад за проверка на статии, включително пълна размера на проверка, доклад за тест за солен спрей и доклад за материали.
Минималното количество на поръчката и времето за доставка трябва да бъдат ясно дефинирани.
Ядрото на това персонализиране е комбинацията от „тънка глава“ и „k - тип пластмасова нишка“. Тънката глава решава естетически и структурни проблеми в ограничени пространства и тънки - стени. Типът K - осигурява бързо завинтване в пластмасови материали, високо издърпване - устойчивост и отлична устойчивост на пукнатина.
Следователно, това не е просто прост винт, а ефективно, надеждно и прецизно решение за връзка, пригодено за съвременната индустрия на пластмасовите продукти, особено за индустрията на потребителската електроника и домашните уреди.
