IИзмерване на месингова вложка за пластмаса
Горещи стопилки:
Вграждането на гореща стопилка е най -често срещаният и стандартен метод за поставяне. Обикновено се прави с помощта на машина за гореща стопилка или ръчно електрическо запояване на желязо, за да се вгради гайката.
Инжекционни формовъчни гайки:
Инжекционното формоване изисква строг контрол върху размера на отвора на гайката, обикновено в рамките на 0,05 mm. Това е така, защото гайката е фиксирана от щифт за формоване и се поставя в машината за подреждане на инжектиране. Размерът на отвора на гайката се контролира от размера на щифта за формоване.
Ултразвукови ядки:
Ултразвуковото вграждане е процес, който използва ултразвукови вибрации, за да създаде триене между гайката и повърхността или вътрешните молекули на детайла. Това триене повишава температурата на интерфейса. Когато температурата достигне точката на омекване на материала, гайката се вгражда в пластмасовата част. След като вибрацията спре, детайлът се охлажда и се втвърдява под налягане.
Параметрите на дизайна на пластмасови отвори и избора на ядки

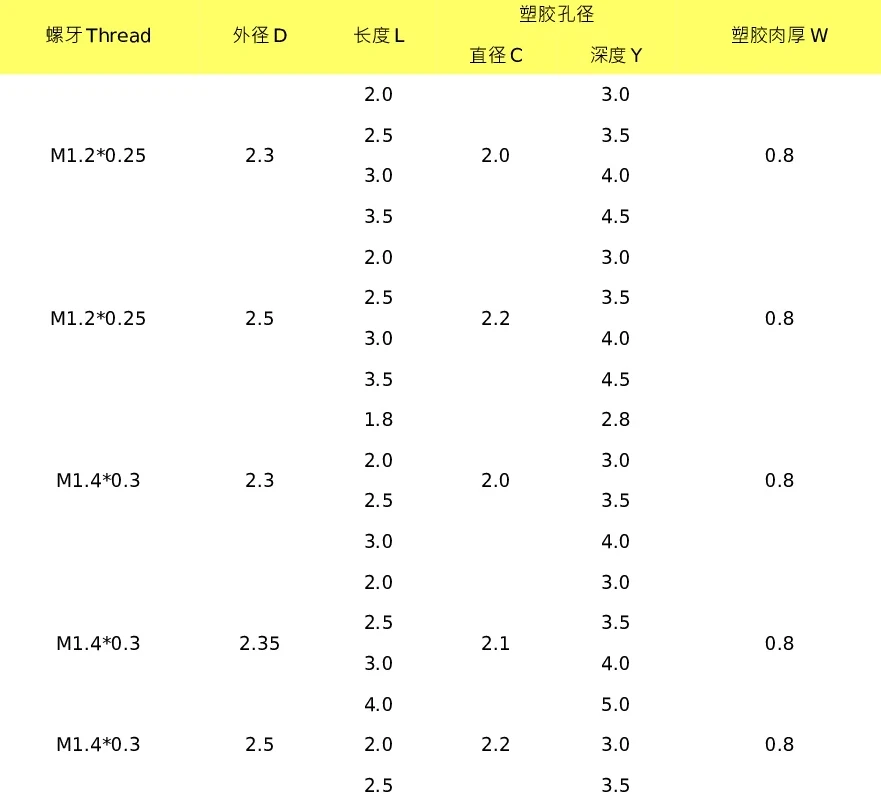

D Размер (база ядки):

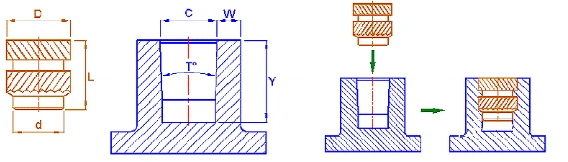

Размерът D е основата на гайките, наричана също част от ръководството и позиционирането. Преди вграждането, той се вписва в пластмасовата част, така че размерът на D трябва да е по -малък от вътрешния диаметър на пластмасовия отвор на шефа (C), за да се улесни правилното позициониране.
D Размер (външен диаметър на гайката):
Размерът D е външният диаметър на гайката, който трябва да съответства на вътрешния диаметър на пластмасовия отвор за шефа (C). Обикновено вътрешният диаметър на пластмасовия отвор за шефа е с около 0,25-0,3 мм по-малък от външния диаметър на гайката.
L Размер (дължина на ядката):
L представлява дължината на гайката, която трябва да отговаря на дълбочината на пластмасовия отвор за шеф (Y). Като цяло, дълбочината на пластмасовия отвор е с 0,5-1,0 мм по-голяма от дължината на гайката, за да се осигури пластмасово съхранение.
W Размер (дебелина на стената на пластмасовата дупка):
Размерът W е дебелината на стената на пластмасовата дупка. Дебелината на пластмасовата стена на дупката на шефа обикновено е 0,8-1,0 мм или повече. Колкото по -голяма е гайката, толкова по -дебела ще бъде пластмасовата стена.
Въздействие на пластмасовия размер на дупката на шефа върху поставянето на гайката
|
Идеално вмъкване:Когато са избрани правилно размерите на ядката и пластмасата, гайката се вгражда перфектно в пластмасата.
|
|
|
Прекалено голяма дупка (Фигура 2): Ако гайката е твърде малка и пластмасовият отвор за шеф е твърде голям, гайката няма да се ангажира правилно с пластмасата, което води до недостатъчна усукване на усукване. |
|
|
Прекалено малка дупка (Фигура 3): Ако гайката е твърде голяма и дупката на шефа е твърде малка, това може да причини пластмасово преливане или напукване. |
|
Ако както размерите на ядката, така и пластмасата са правилни, но все още възникват ненормални проблеми, могат да се вземат предвид дизайните на оптимизация.
Пример 1: Недостатъчна торсионна якост поради плитки дълбочина на дупката на шефа
Ако дълбочината на дупката на шефа е твърде плитка, избирането на гайка с двойно наклонение може да доведе до недостатъчно пластмасово ангажиране в слота на гайката, което води до ниска усърдна якост. В такива случаи се препоръчва да се настрои дълбочината на дупката на шефа на 2,5 мм или повече, а дължината на гайката обикновено трябва да бъде 2,0 мм или повече. Ако модификацията на плесен не е възможна, преминаването към еднократна гайка с по-голяма дължина на слота (BS1) може да помогне за подобряване на ангажираността и увеличаване на усърдната якост.
Пример 2: Пластмасово преливане и напукване на дупката на шефа

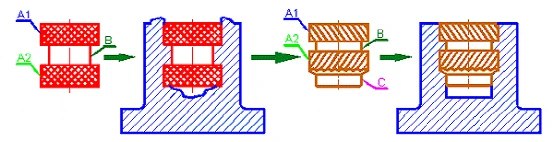

Ако се използва стилът на ядката, показан в лявото изображение, гайката ще се разшири при частите A1 и A2 по време на вграждането, докато B частта се свива рязко, което затруднява теченето на пластмасата. Това може да доведе до пластмасово преливане или напукване. За да се избегне това, може да се добави насочваща част (в), за да се помогне точно да се позиционира гайката в пластмасовия отвор, подобряване на ефективността и добива. Дизайнът на гайката, с 90 градуса и 45 градуса ъглов жлеб, образува възли с висока якост, които се противопоставят на торсионните сили, като значително увеличават усърдната сила.
