По-долу е подробно ръководство за потребителя за аксесоари с инструменти за завъртане на CNC от 12.9Винтове), обхващащи както технически основи, така и практически насоки.
I. Преглед на функцията за аксесоари
THIMS: Подкрепете вложката, разпределете силите за рязане, предотвратявайте чипирането и регулирайте височината на вложката, за да съответства на централната линия на лентата с инструменти.
Материал: Обикновено карбид или втвърдена стомана, съответстваща на твърдостта на вложката.

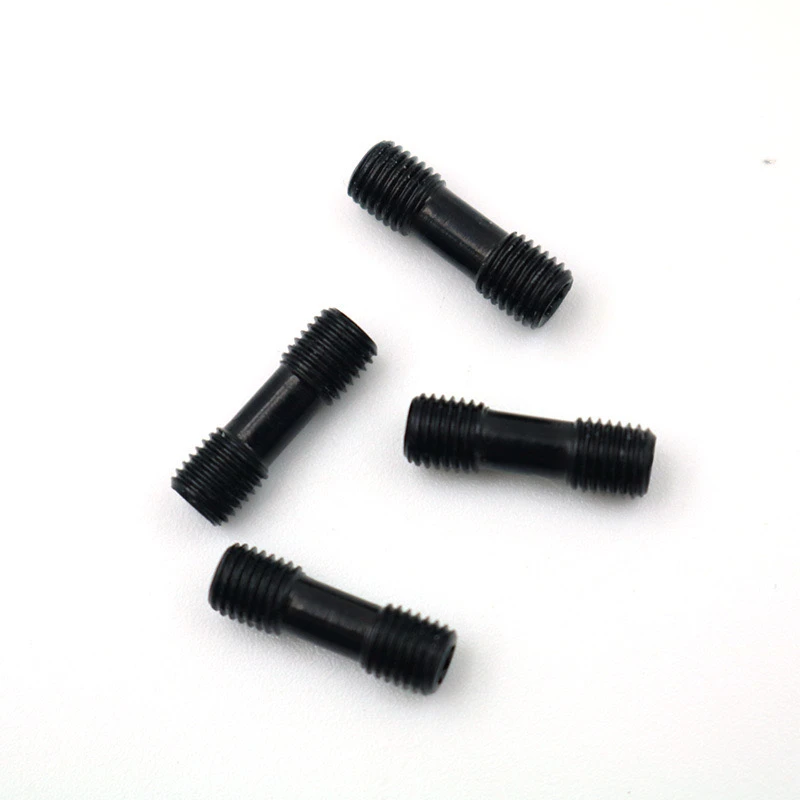

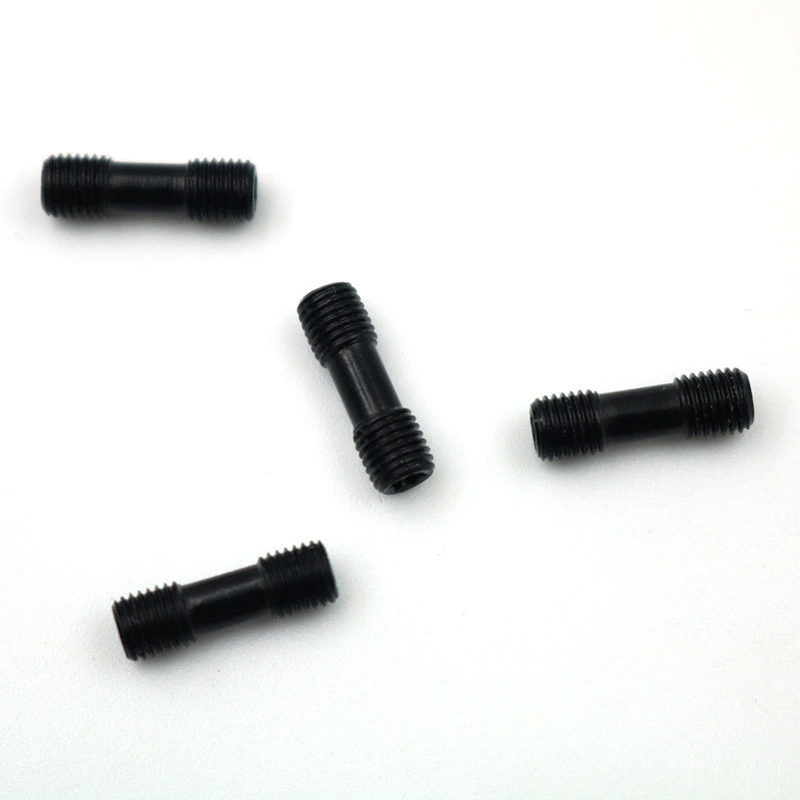

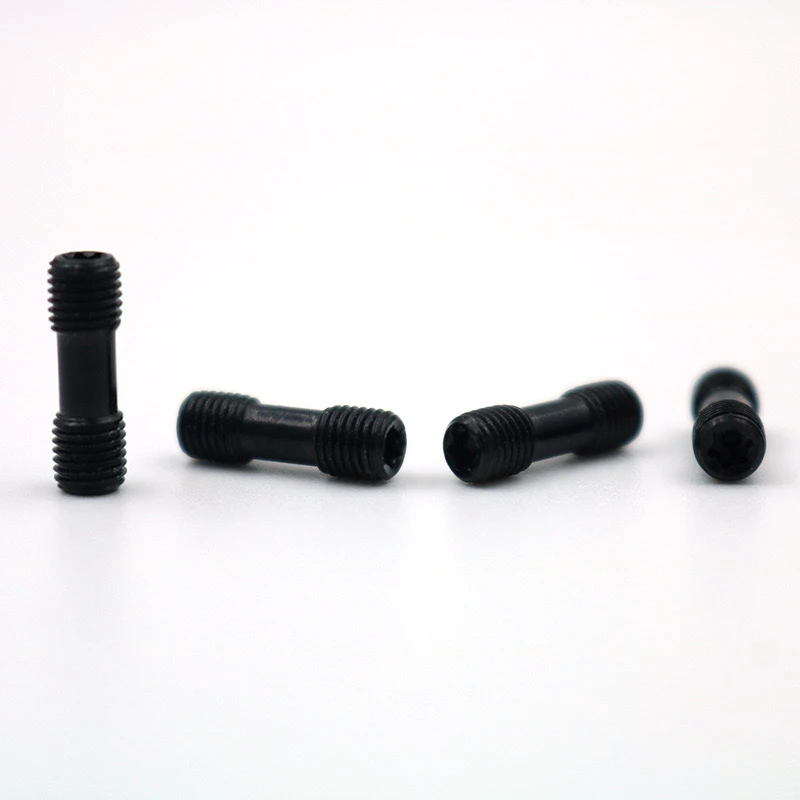

Нестандартни винтове (M5/M6/M8)
Характеристики: 12,9 клас с висока якост, дизайн с двойни кодове (вероятно с различни терени/диаметри на всеки край), подходящ за специални сценарии за затягане.
Цел: Закрепва вложката към лентата с инструменти, приспособявайки нестандартните канали на инструмента или специални конфигурации на Shim.
II. Инструкции за използване и предпазни мерки
1. Подготовка за предварително инсталиране
Почистване и проверка
Почистете отвора с резба на лентата с инструменти, контактната повърхност на Shim ивинтс алкохол за отстраняване на масло и отломки.
Проверете целостта на резбата (особено за нестандартните винтове, проверете дали те съответстват на отвора на лентата с инструменти.
Проверете съвпадането на аксесоара: Потвърдете, че дебелината на подложката съответства на модела на вмъкване (вижте ръководството за инструменти).
Нестандартните винтове за шпилки изискват два различни края: единият край обикновено осигурява притежателя на инструмента, докато другият държи вложката на място (маркиране или измерване на стъпката на резбата).
2. Инсталиране на процедура
Поставяне на шийката
Точно поставете подреждането в слота за притежание на инструменти, като гарантирате, че няма наклона (използвайте лупа, за да проверите прилягането).
Инсталиране на вложката
Режещият ръб на вложката трябва да бъде ориентиран в правилната посока (напр. За външни инструменти за завъртане, режещият ръб трябва да бъде обърнат нагоре).
Затягане на винтовете за шпилки
Стъпки:
a. Първо, ръчно затегнете винта в отвора на нишката на притежателя на инструмента (за да избегнете несъответствие).
б. Използвайте гаечен ключ, за да се затегнете на две стъпки: предварително закрепете до 50% от номиналния въртящ момент, след което напълно се затегнете (напр. Типичният въртящ момент за M8 винт е 25-30 n · m).
Ключови точки:
Ако винтовите нишки са различни, грубият край закрепва притежателя на инструмента, докато финият край държи вложката на място.
Не използвайте смазочни материали (това може да повлияе на коефициента на триене и да причини преследване или разхлабване).
3. Емисия и проверка
Калибриране на височината: Използвайте сетер на инструмента, за да проверите височината на централния връх на инструмента. Ако отклонението надвишава 0,02 мм, сменете сливането или го регулирайте.
Тестово рязане: Пуснете машината с ниска скорост и без товар, за да наблюдавате дали острието се движи. След като обработите първото парче, проверете повърхностното покритие.
Iii. Отстраняване на проблеми с често срещаните проблеми
Счупване на винта:
Причина: Свръхзаредени или неправилно подравнени нишки.
Решение: Сменете винта и използвайте гаечен ключ, за да проверите нишките на притежателя на инструмента за повреда.
Вмъкване на смяна:
Причина: Неравномерно подреждане или недостатъчно затялен винт.
Решение: Регенерирайте контактната повърхност на Shim и отново се затегнете към стандартния въртящ момент.
IV. Препоръки за поддръжка
Редовна проверка: Проверявайте винтовете за разхлабване на всеки 8 часа (маркирането е помощно средство).
Цикъл за подмяна на аксесоари:
Шим: Сменете, ако отстъпка или износване надвишава 0,1 мм.
Степен 12.9 Винтове: Изхвърлете след 5 повторни използване или ако се наблюдава деформация на нишката.
Стандартизираната работа и внимателното внимание към детайлите могат значително да подобрят живота на инструмента и точността на обработка. Препоръчва се да се съхранява запис на модела за аксесоари за бърза подмяна.
