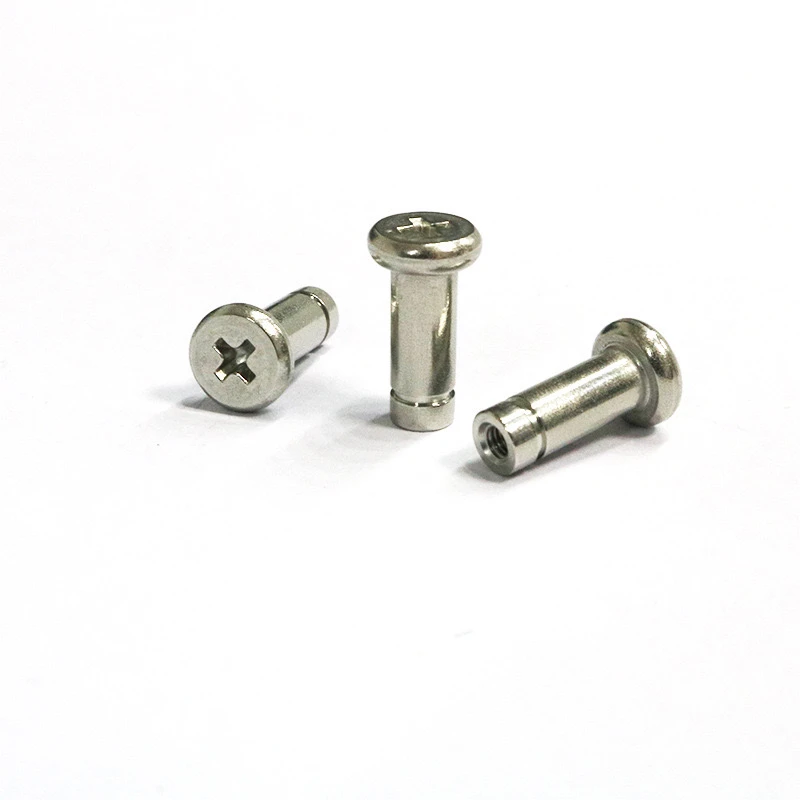

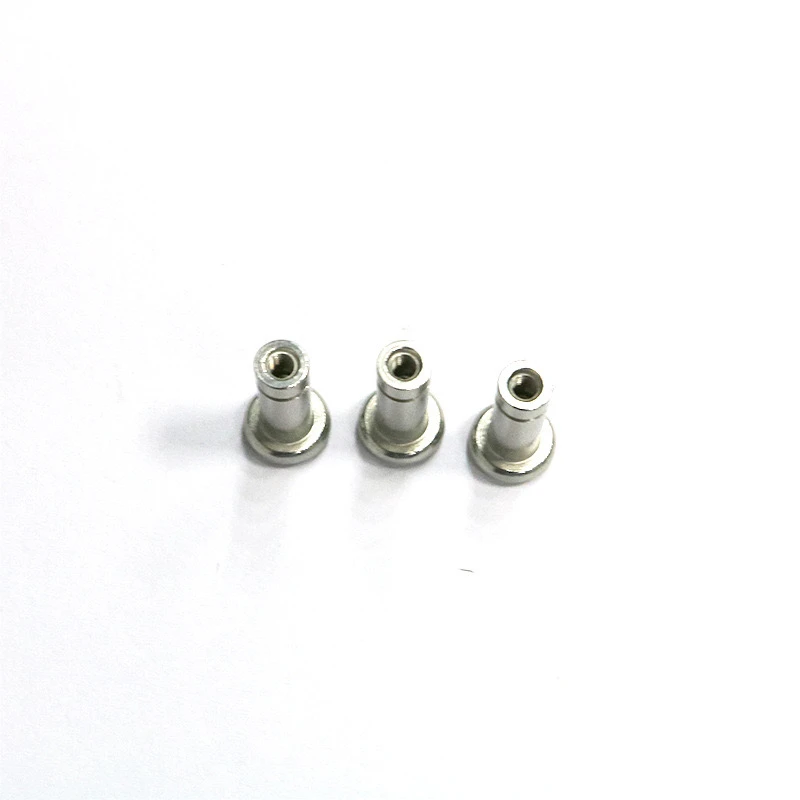

Следното е подробно ръководство за използванеНеръждаема стомана 304Кръстосани плоски наклонени щифтове/щифтове/кръг, локализиращи шпилки (цилиндрични, размери M3-M10), категоризирани по сценарий на приложение.
I. Преглед на продукта
Материал: A 2 304 неръждаема стомана, устойчива на корозия, подходяща за влажна, кисела и алкална среда.
Характеристики

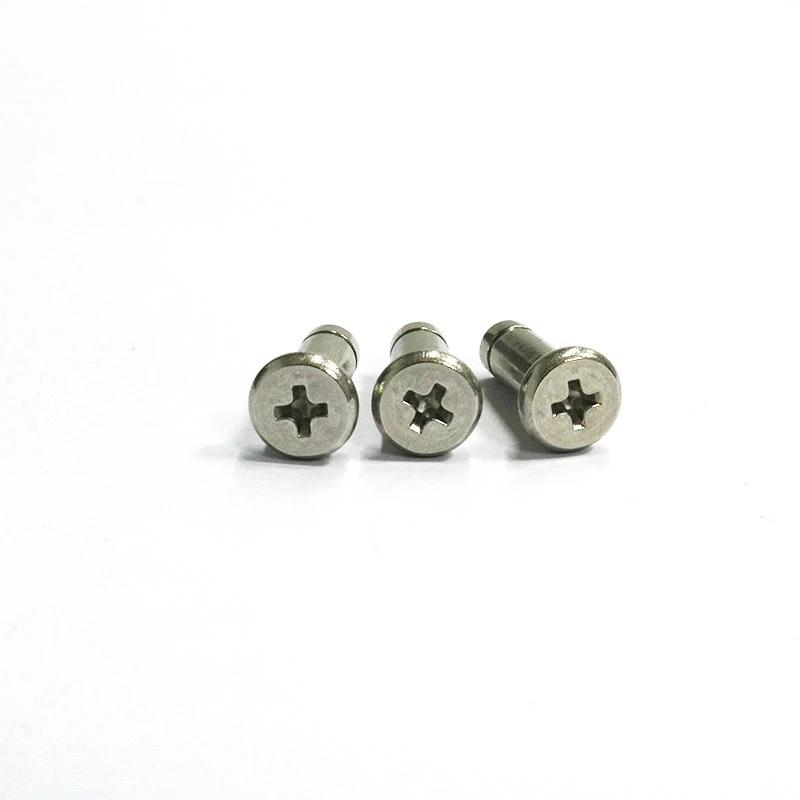

Кръстосана глава: Може да се монтира с отвертка на Phillips, с неплъзгащ се дизайн.
Slotted: Слотът се използва за инсталиране на кръг, предотвратяване на аксиално изместване.
Цилиндрична пръчка: Прецизно отговаря на дупката за позициониране или връзка.
Общи размери: M3, M4, M5, M6, M8, M10 (диаметър x дължина по избор).
II. Основни приложения
ДИФИ НА МЕСТОПОЛОЖЕНИЕ: Използва се за подравняване на механични компоненти (като плесени и скоростни кутии), закрепване на тях чрез намеса.
Пример: Натиснете M6 щифт в основен отвор и след това прикрепете покривална плоча, за да осигурите концентричност.
Фиксиране на вала: Използва се като въртящ се вал, с кръг в края, за да се предотврати изпадане.
Структурна връзка: Гайките заменят болтовете, подходящи за приложения, изискващи често разглобяване.
Iii. Етапи на инсталиране
1. Основна инсталация (без кръг)
Инструменти: Phillips отвертка, гумен малат.
Процес:
a. Почистете дупката, за да се уверите, че не е без бури.
б. Подравнете отвора и ръчно завийте щифта, докато не бъде напълно седнал в кръстосания слот.
c. Затегнете се с отвертка (референтен въртящ момент: M3 ≈ 0,5 n · m, m8 ≈ 10 n · m).
2. Инсталация на кръг (дизайн против приплъзване)
Инструменти: Клери за кръгли, шублери.
Ключови стъпки:
a. Измерете диаметъра на слота за щифт и съответствайте на съответния кръг (напр. M5 Pin с 5 mm кръг).
б. Поставете щифта в дупката и използвайте клещи за кръгли, за да припечете кръга в слота.
c. Проверете дали кръгът е напълно седнал в слота, за да се предотврати разхлабването.
3. Инсталиране на интерференция
Приложение: Позициониране с висока точност (напр. Седалка за лагер).
Метод:
Машина Диаметърът на отвора до 0,01-0.03 мм по-малък от щифта.
Сглобете с помощта на метод за натискане или замразяване (свиване на щифта), за да избегнете деформация, причинена от удара.
IV. Предпазни мерки
Препоръка за избор: 316 неръждаема стомана е предпочитана за влажна среда; Динамичните натоварвания изискват проверка на якостта на срязване.
Инсталиране на табута: Не прекалявайте, тъй като това може да доведе до премахване на кръстосаната вдлъбнатина.
Отворът на кръглото трябва да избягва пътя на движение, за да се предотврати случайно забиване.
Поддръжка: Редовно проверявайте еластичността на кръга и смажете с WD-40, ако се появи ръжда.
V. Общи решения за проблеми
Проблем 1: свободен щифт.
Решение: Използвайте анаеробно лепило или заменете щифта с по -голям размер (напр. M4 до M5).
Проблем 2: Откъснато кръг.
Решение: Проверете прореза за износване и го заменете с по -дебел кръг.
Vi. Пример за приложение
M3/M4: Позициониране на платки за прецизни инструменти.
M6/M8: Монтиране на селскостопански машини и монтиране на валяк на конвейер.
M10: Връзки с тежка оборудване, с двойни задържащи пружини за защита на вибрациите.
Чрез правилния избор и правилната инсталация този тип ПИН осигурява изключително надеждна механична връзка и позициониране.
