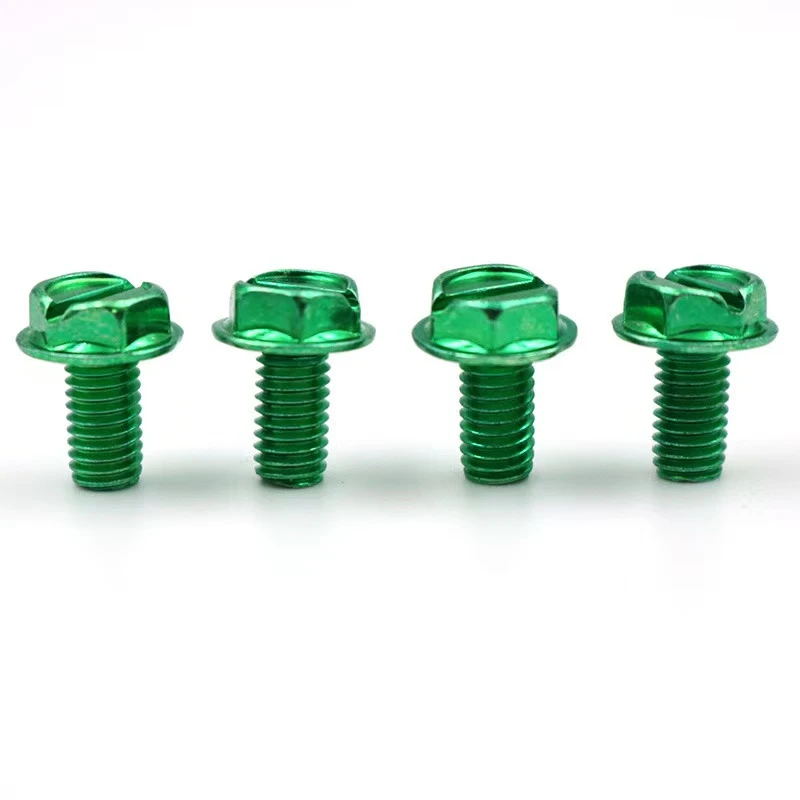

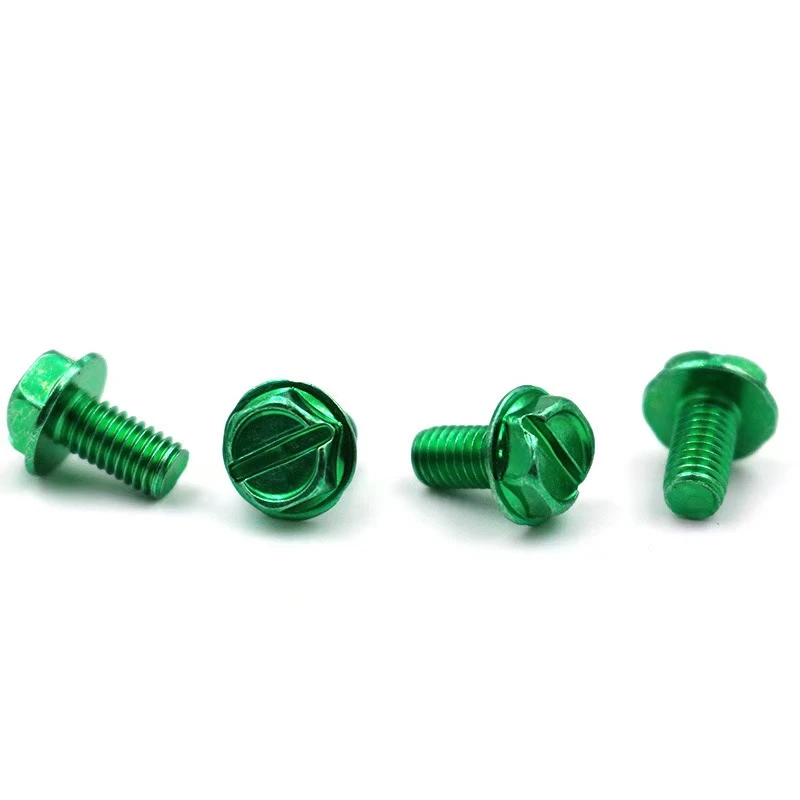

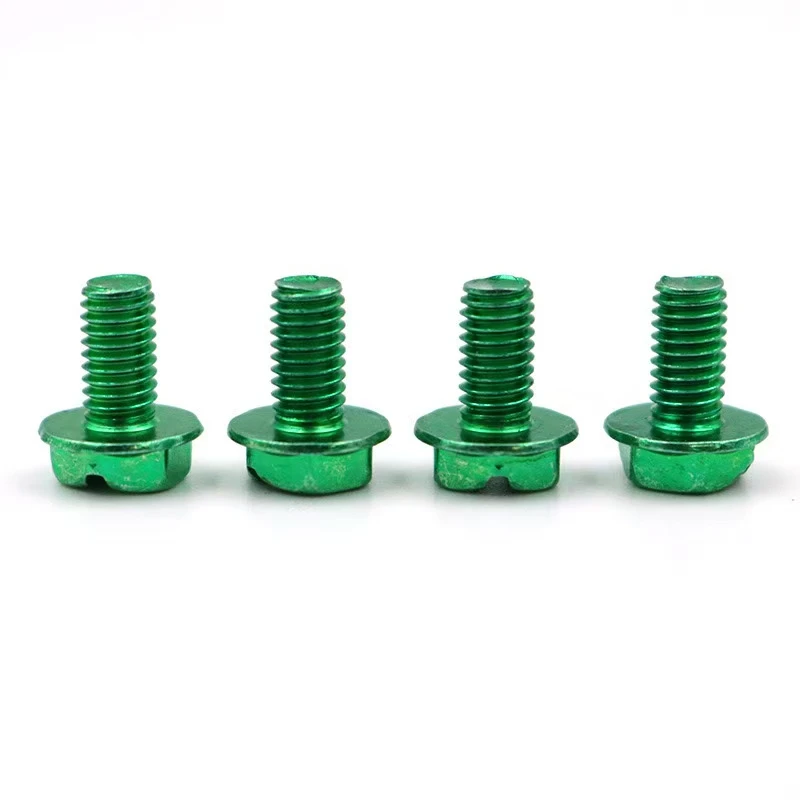

8-32 10-24 Външен шестоъгълник, нарязан зелен цинк заземяващ винт. Заземяваневинте специфичен винт за заземяване, използван предимно за заземяване на електрическо оборудване или метални конструкции. Следното е въведение в неговото използване, организирано от сценарий на приложение, балансиране на детайли и ключови точки.
I. Спецификации на винта
8-32: ANSI номер, размер 8 винт, 32 нишки на инч.
10-24: размер 10 винт, 24 нишки на инч.
Зелено цинково покритие: ръжда - и корозия - устойчива, подходяща за влажна или външна среда.
Структурни характеристики
Външна шестоъгълна глава: Може да се затегне с гаечен ключ или гнездо, осигурявайки висок въртящ момент.
Слот на слот: Съвместим с отвертки, подходящи за пространство - ограничени приложения.
II. Приложения
Електрическо заземяване: свързване на корпуса на оборудването към заземяващи автобуси/проводници.
Заземяване на металната конструкция: Заземителни системи за заземяване на мълния за мостове, кули и други структури.
Електронно оборудване: Закрепването на терминалите за заземяване на печатни платки изисква използването на заключващи шайби.
Iii. Стъпки за инсталиране и ключови точки
1. Подготовка
Избор на инструменти: шестоъгълен гаечен ключ (бързо затягане) или плосък - отвертка за острие (фина регулиране).
Гаечен ключ (стандартен въртящ момент е необходим в критични ситуации, напр. Приблизително 5,6 n · m за 8-32 винта).
Повърхностна подготовка: Отстранете маслото и оксида от контактните повърхности, за да осигурите проводимост.
2. Инсталиране на процедура
Пробиване и подслушване: 8 - 32: Предварително изтичане на дупка с диаметър приблизително 3,5 мм (#29 свредло); 10-24: Приблизително 4,1 мм с диаметър (#25 свредло). Използвайте подходящия докосване, за да докоснете, поддържайки вертикална позиция.
Фиксиране на винта: Поставете заземяващия терминал в отвора, ръчно затегнете няколко нишки, за да избегнете кръстосано - резба. Накрая затегнете с инструмент, за да се уверите, че няма пропаст между терминала и контактната повърхност.
Осигуряване: Добавете пружинна пералня или заключване на резбата (за вибрация - предразположени среди).
3. Предпазни мерки
Превишаващ риск: Зеленото цинково покритие може да се отлепи поради Overtorque, компрометирайки устойчивостта на корозия.
Проверка на проводимостта: Тествайте съпротивлението на земята след инсталирането (препоръчително по -малко или равно на 1Ω).
Периодична проверка: Във влажна среда проверете за ръжда годишно.
IV. Често срещан проблем - Решаване на проблеми
Обработка на листната резба: Сменете винта с по-голям размер (напр. Ако винт 8-32 има лишени резби, използвайте 10-24 винт) или използвайте втулка за възстановяване на резбата.
Премахване на ръжда: Напръскайте с разхлабващ агент и накиснете 10 минути преди да продължите.
V. Препоръки за избор
8-32: Леко оборудване, тънки плочи (дебелина 1-2 мм).
10 - 24: тежки шкафове, среди с висока вибрация (като заземяване на генератора).
Горните стъпки гарантират сигурната инсталация на заземяващия винт, осигурявайки както електрическа безопасност, така и механична якост. Подробните инструкции ще трябва да бъдат коригирани според специфични условия на работа.
Чрез горния дизайн този тип винт постига баланс между електрическата безопасност и механичната надеждност, което го прави цена - ефективен, стандартизиран компонент в заземяващи системи.
