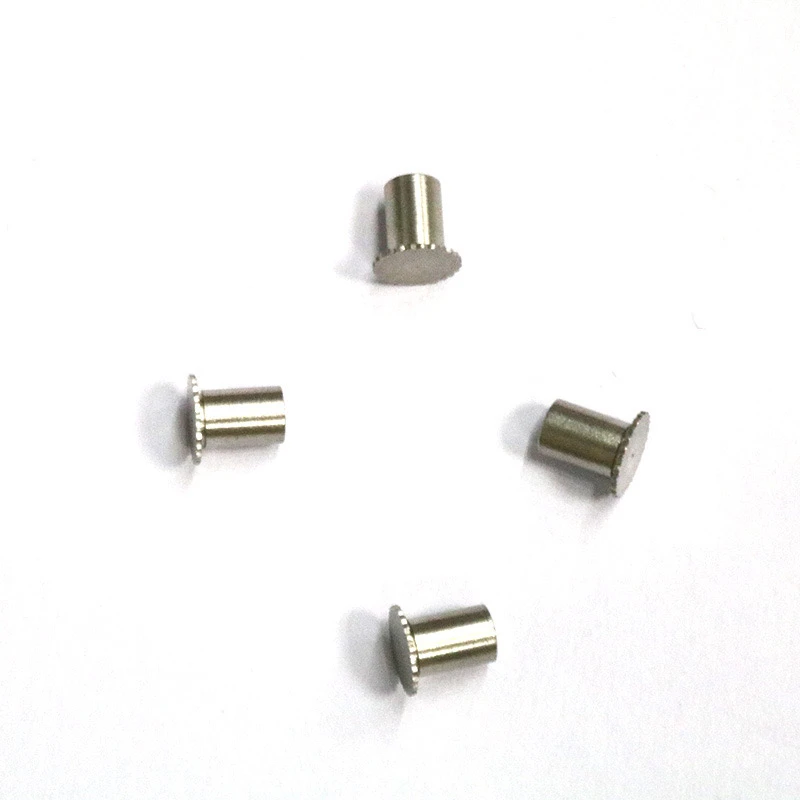

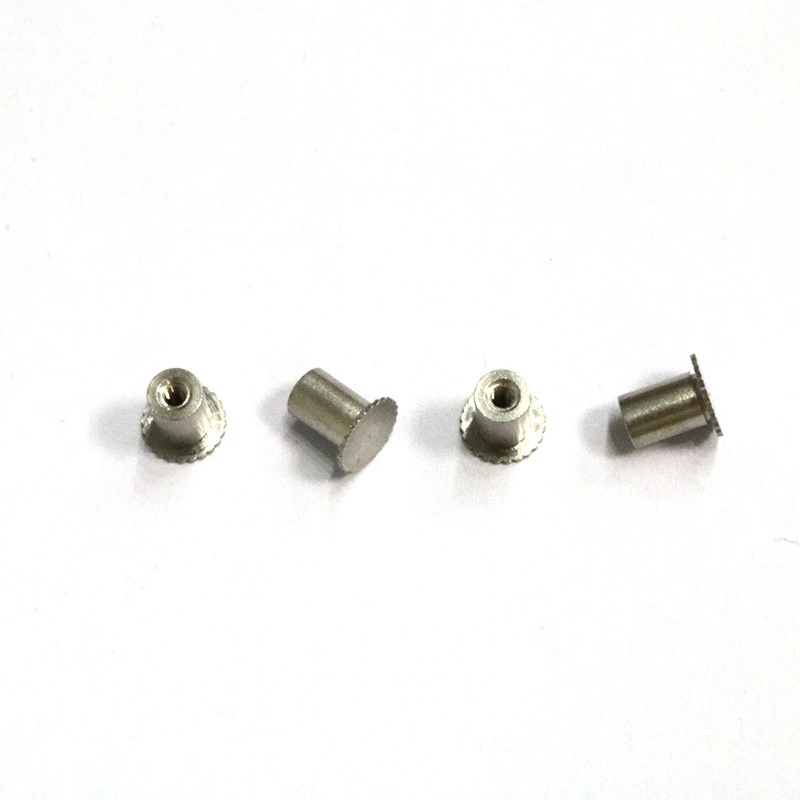

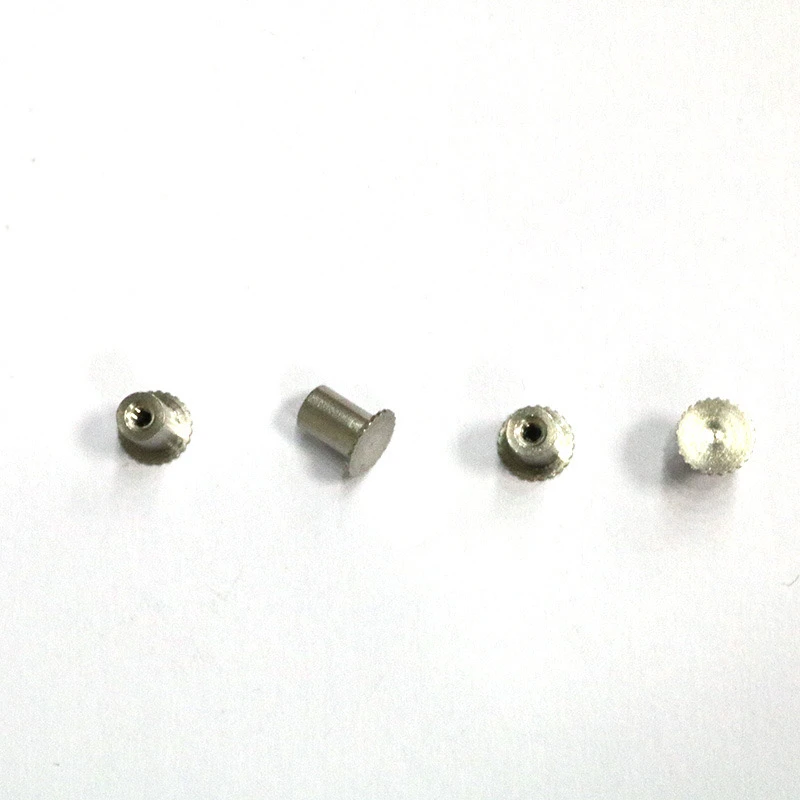

Основният функционален дизайн на колоната с цветна гайка от неръждаема стомана от неръждаема стомана е тясно комбиниран с неговите свойства на материала и структурни характеристики, главно обслужващи сцените на сглобяване с висока точност, разхлабване на анти-вибрация и сложни ограничения на пространството .
Позициониране на основната функция
Скрита структура на слепи отвори: Горният затворен дизайн избягва видимите дупки за винтове отвън, подобрява целостта на външния вид на продукта и е много подходящ за потребителска електроника, медицински изделия и други полета с изисквания за висок външен вид .
Противопоставяне на външно нахлуване в тялото: затвореният край блокира праха и течността от влизане в дупката с резба, защитава структурата на вътрешната връзка и често се използва във външно оборудване .
Дизайн на цветни зъби
Anti-rotation locking: The flower teeth (straight grain/net grain) on the outer wall are plastically deformed when pressed into the mounting plate, and 360° anti-rotation is achieved through mechanical bite (torque resistance>5 N·m).
Anti-axial disengagement: The flower teeth are embedded in the base material to form an interference fit, and the axial tension must be>500 N да се извади, което значително ограничава разединяването, което е много по -високо от обикновената колона с гола пръчка .
303 Характеристики от неръждаема стомана
Лесно рязане: Съдържанието на сяра (0 . 15% мин) подобрява ефективността на завъртане и е по -подходящо за вътрешна обработка на нишката на сляпа дупка от 304 и 316 неръждаема стомана.
Средна устойчивост на корозия: лечението с пасивация може да достигне 120 h+ защита на спрей за сол, което може да отговори на нуждите на общите индустриални среди .
Основни сценарии на приложение
Сценарий функционална стойност
При фиксирането на платката на PCB, дизайнът на цветните зъби може да предотврати изместването на вибрациите на платката, а слепият отвор предотвратява проникването на спойка в резбата (често срещана в телекомуникационните базови станции и индустриалните контролери) .
Структурата на тънката плоча е подобрена и тя се натиска върху 0 . 8 ~ 2 мм ламарина, която може да осигури нишки с висока якост, по-големи или равни на M3, за да се избегне деформация по време на заваряване на шасито (приложено върху шасито и панелите на инструментите).
Модулен дизайн с бързо освобождаване в вградените гайки колони Осъзнават неразрушително разглобяване и сглобяване на компоненти (приложени в корпусите на медицинското оборудване и отделенията за батерии на дрона) .
Сглобяване В малко пространство структурата на слепите дупки спестява горното пространство и е подходяща за затягане на болтовете в кухината (приложено в оптично оборудване, микро сензори) .
Дизайн табута
Unsuitable scenarios: continuous contact with seawater/acidic chemical media. If contact is unavoidable, be sure to upgrade to 316L stainless steel. When used in a vibration environment with an axial impact load of >800n, се препоръчва да се използва комбинация от болтове през отвора + анти-нахлуващи шайби . Най-добре е да не инсталирате ултра тънки плочи с дебелина на<0.6mm, because the press-fitting of the flower teeth can easily cause the substrate to deform.
Монтажни точки:
Вертикалната сила трябва да се прилага по време на прилягане на пресата, а наклоненото прилягане на пресата ще доведе до едностранна повреда на цветните зъби .
Блендата на субстрата се контролира според толеранса на Н7 и смущения е най -подходящ да се контролира при 0 . 05 ~ 0,08mm.
Предложения за проектиране на ефективност
Проводими изисквания: Повърхностно сребърно покритие (локално лечение на отвор на слепи отвори) за заземяващи вериги (импеданс<0.1Ω).
Екстремно анти-спускане: Добавете канали на пръстена с микро навита в корена на цветните зъби, за да увеличите съпротивлението на издърпване с 30%.
Леко: Дъното на сляпата дупка е изтънено до 0,3 мм, подходящо за малки спецификации под M 2.
Същността на този компонент е резистентна на вибрация подсилване на резбата в ограничените космически сценарии . чрез три-в едно дизайн на цветни зъби-слепи на дупки стомана, може да замени традиционните заваръчни гайки/самостоятелни винтове в полетата на прецизната електроника, автомобилите, медицинските грижи, etc. Ефективност .
