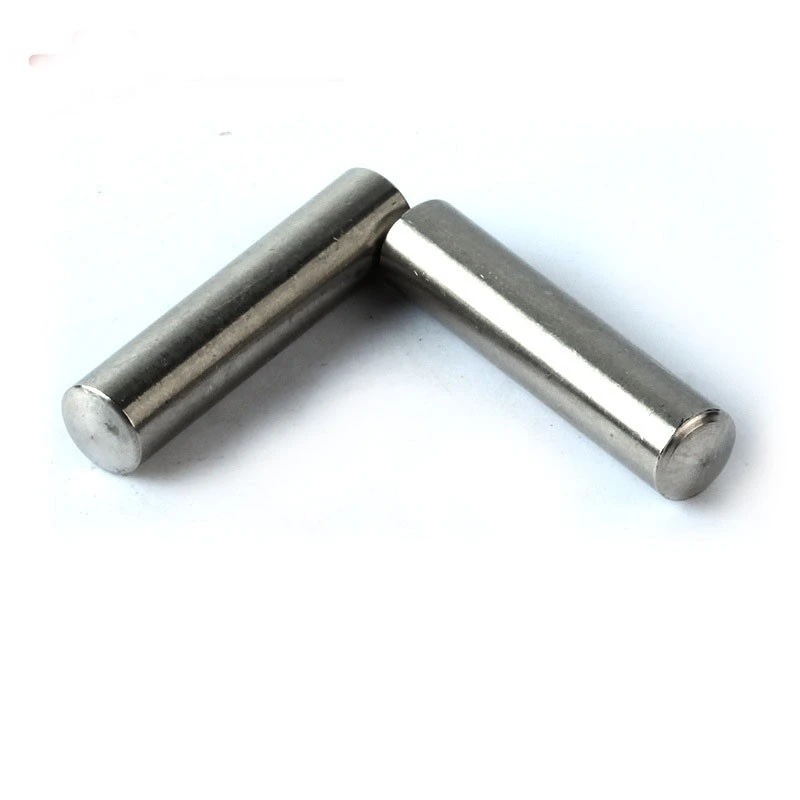

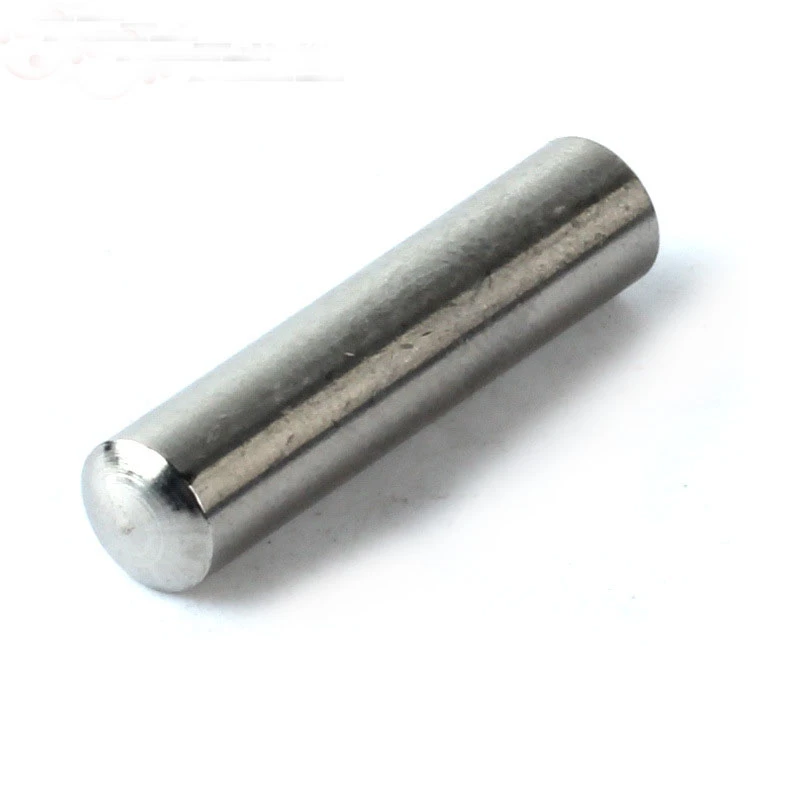

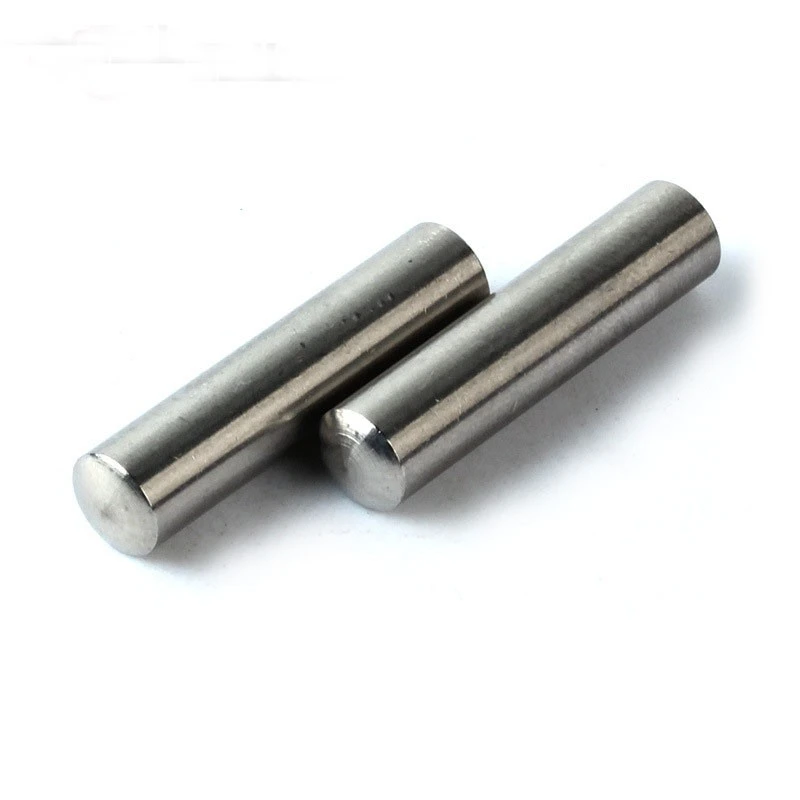

DIN7 неръждаема стомана



Щифтове за дюбели (подравняване на щифтове / фиксиращи щифтове)

Дволетите щифтове, известни още като подравняващи щифтове или фиксиращи щифтове, са компоненти, които използват дупки на детайла като препратка към позициониране, за да ограничат степента на свобода на обекта. Те контролират линейното движение по осите X, Y и Z, както и въртящото се движение около тези оси, като по този начин ограничават всичките шест степени на свобода. При форми, щифтовете на дюбелите се използват предимно между закрепени винтове, за да се осигури точност на позицията. Те се използват главно за подравняване на сглобяването, но могат да служат и като връзки, връзки за срязване на срязване в устройства за безопасност или механизми за анти-спускане. Основните видове включват цилиндрични щифтове и конусни щифтове.

Цилиндрични щифтове спрямо конусовите щифтове

Разлики в процеса на производство

Цилиндричните щифтове могат да бъдат предварително обработени, докато конусовите щифтове обикновено са оборудвани по поръчка.

Приложения

Цилиндричните щифтове са подходящи за позициониране с висока точност (предварително обработени дупки) и могат да устоят на срязващите сили.

Тасните щифтове често се използват в приложения, изискващи често разглобяване.

Функционални разлики

Цилиндричните щифтове се притискат в отворени дупки с леки смущения, способни да носят умерени товари. За да се поддържа точността на позициониране и стабилността на ставите, не се препоръчва често разглобяване. Те се използват предимно за подравняване, но могат да функционират и като свързващи щифтове или предпазни щифтове.

Изкопчените щифтове разполагат с 1:50 конус, осигурявайки самозаключващи се свойства, висока точност на позициониране и лесна инсталация. Многократният сглобяване/разглобяване има минимално въздействие върху прецизността. Те се използват главно за подравняване, но могат да служат и като свързващи щифтове, изискващи повторни дупки.
