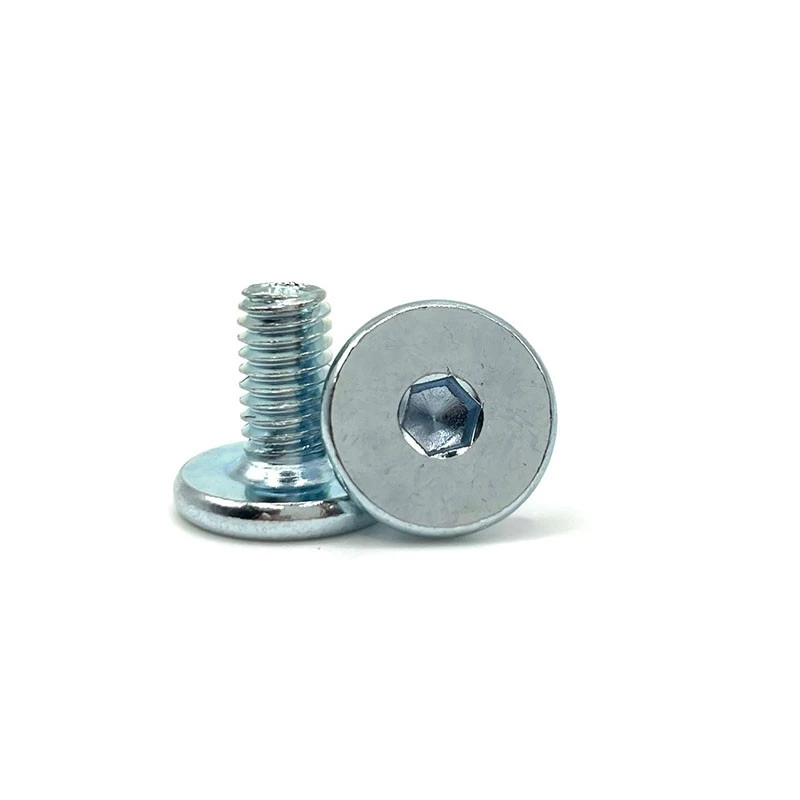

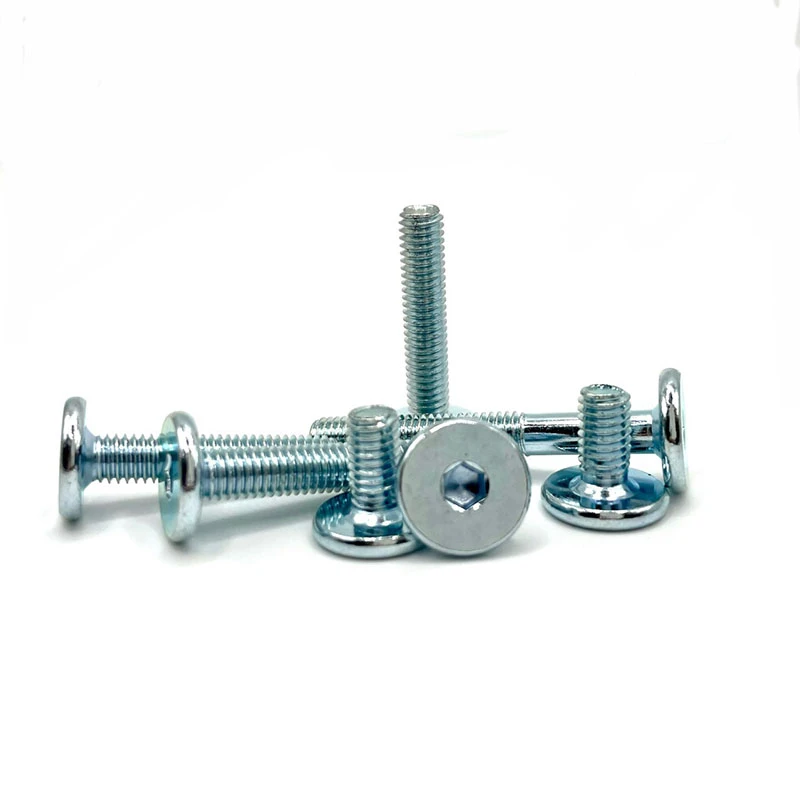

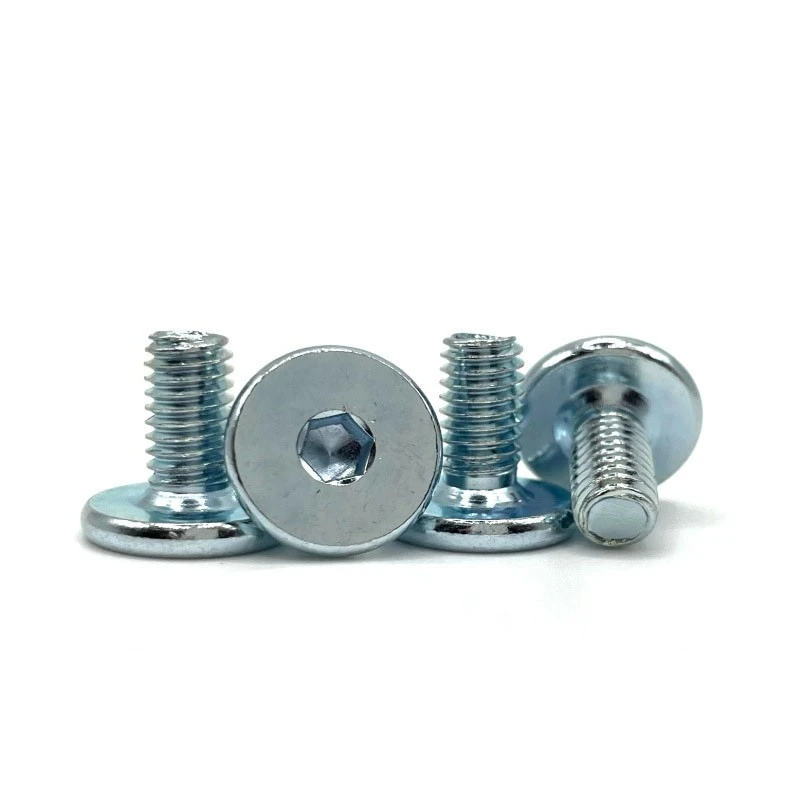

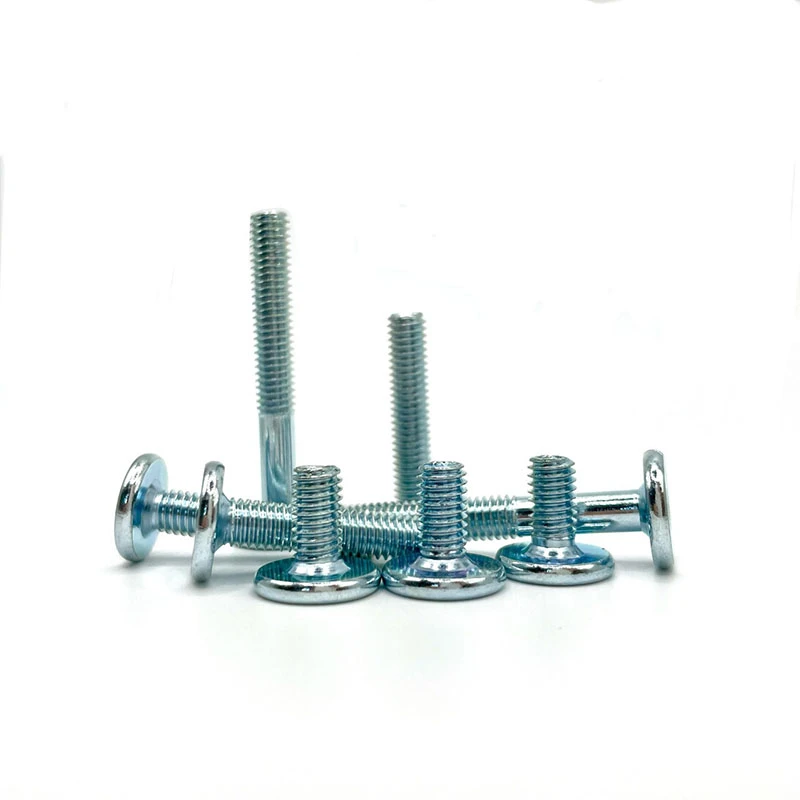

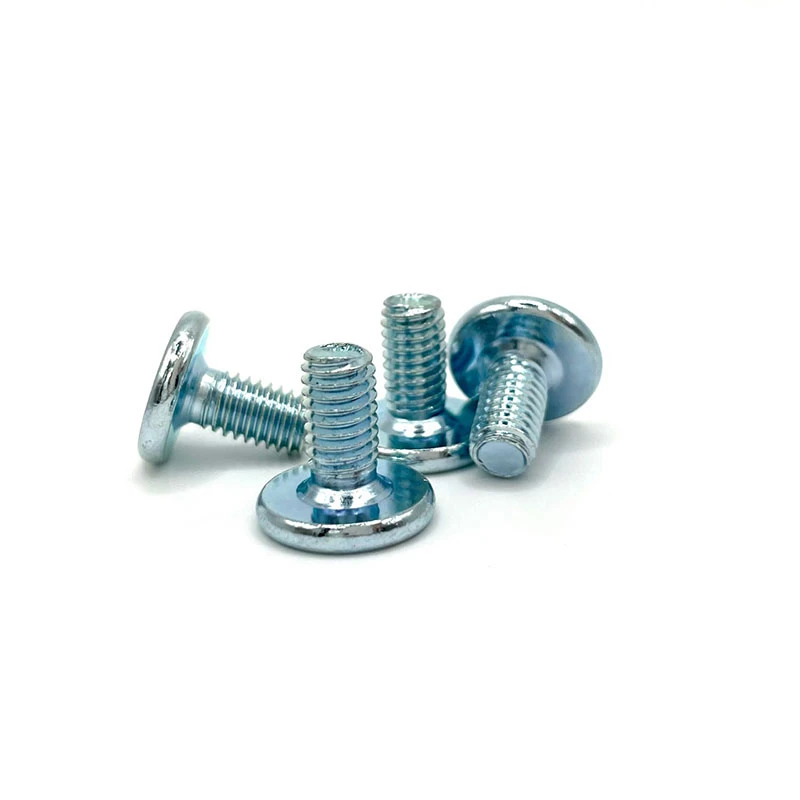

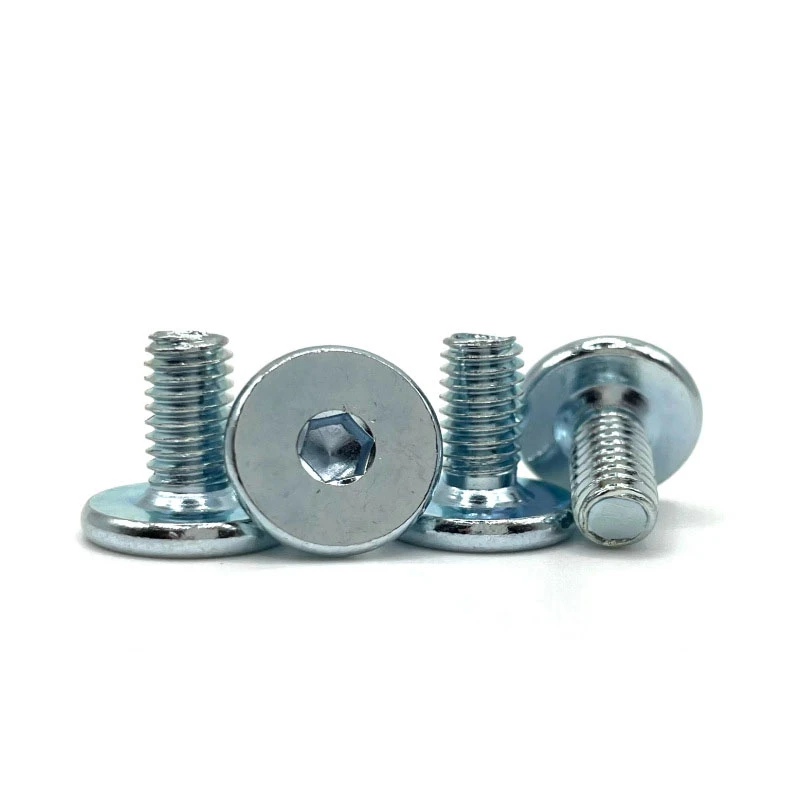

Винт с нисък профил



Има много видове форми на винтове, включително плоска глава, глава на тигана, кръгла глава, шестнадесетична глава, глава на контра и други. При закупуване на винтове някои клиенти могат да поискат винтове с по-тънки глави, обикновено наричани винтове с нисък профил. Въпреки това, ако се използват неправилно, тези винтове с нископрофилни главата са предразположени към счупване на главата.

Кръстовата вдлъбнатина на винт е стандартизирана, с фиксирана ширина и дълбочина. Ако винтовата глава е твърде тънка, а дълбочината на главата е по -малка от дълбочината на вдлъбнатината, вдлъбнатината ще се простира в винтовия шал, което води до проблема, показан на фигура 1. След като вдлъбнатината на винта се простира в коляното, празнота се образува на кръстовището между коляното и главата, отслабвайки структурната цялост на тази област и увеличаване на вероятността от счупване на главата.

За разлика от това, за същия тип кръстосано вдлъбнатина върху плосък винт на главата с нормален обхват на височината на главата, след като се подложи на гасене и втвърдяване, за да се подобри здравината на винта, стига въртящият момент на клиента да не надвишава номиналната стойност на въртящия момент на винта, винтът няма да изпита счупване на главата, както е показано на фигура 2.



Височината на главата е постоянно под 1,5 мм, спестявайки място в оборудване и устройства или за използване в райони с ограничен горен клирънс.
