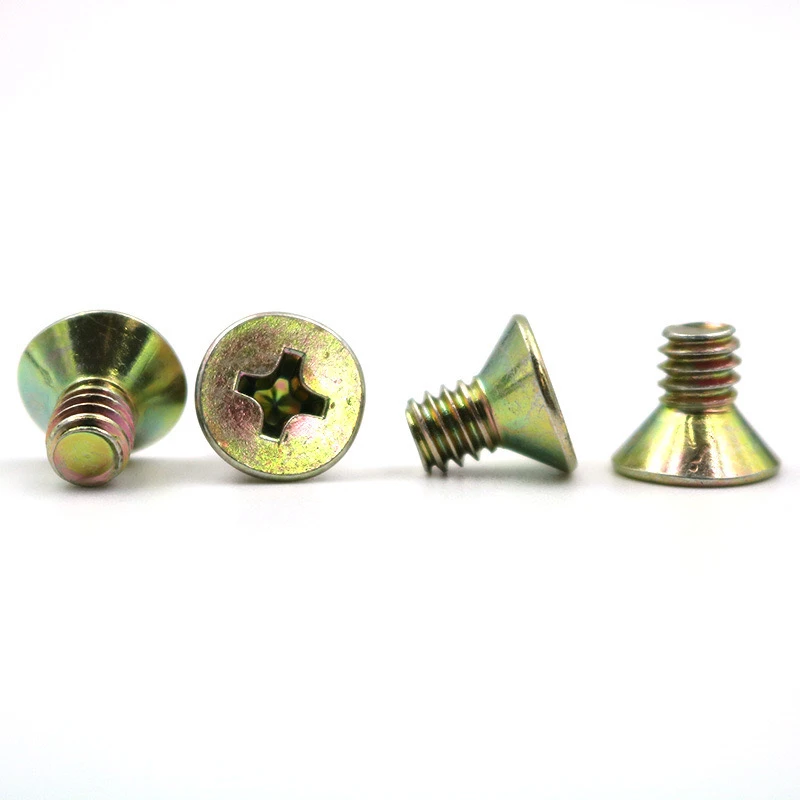

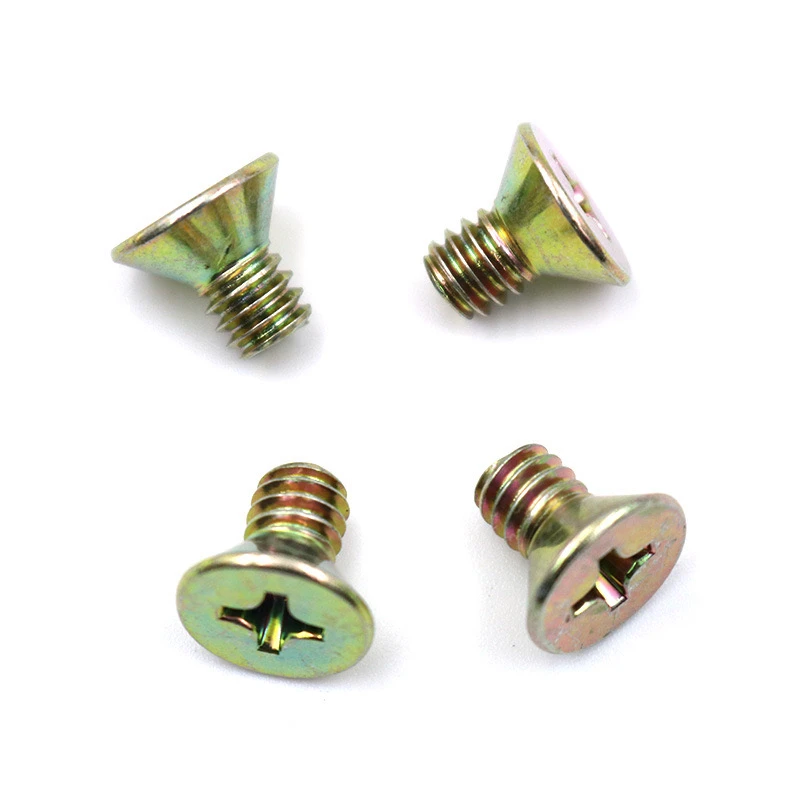

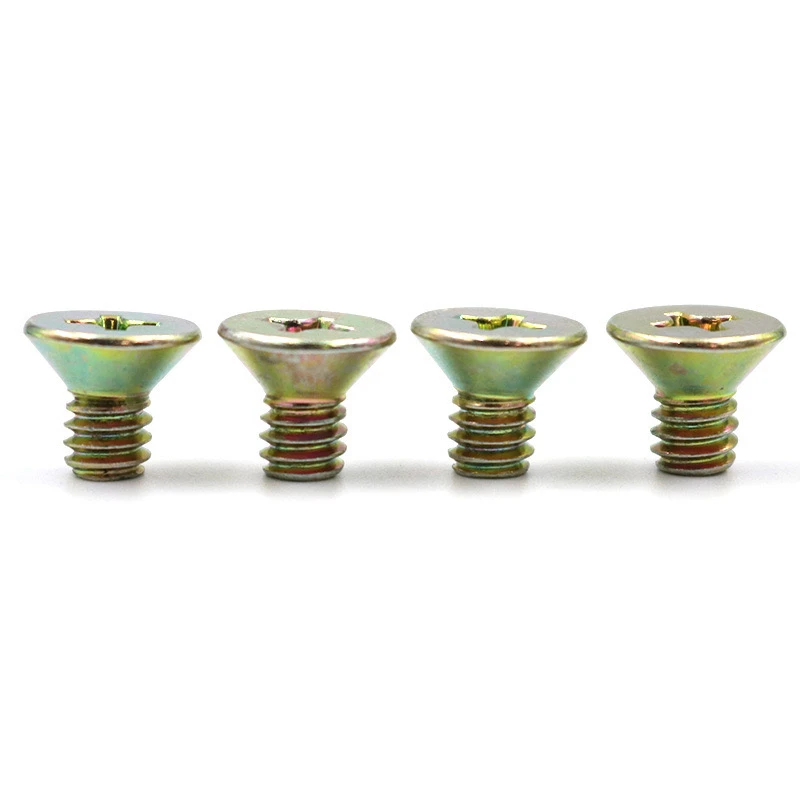

Въглеродна стомана, цинковаМашилни винтове на Cross-Countersunkсе използват широко в механично сглобяване, електронно оборудване, мебели и други полета. По -долу е подробно обяснение на техните изисквания за персонализиране, представено на слоеве по техническа логика.
I. Основни спецификации
Спецификации на нишката
Метрични стандарти: M2.5, M3, M4, M5, M6 и M8, с пълни или частични опции за нишка.
Терена на резбата: Груб е по подразбиране; Fine Pitch изисква спецификация.
Тип глава
Countersk Head: 90 градуса ъгъл на конус, монтаж на промиване
Плоска глава: кръстосана вдлъбнатина отгоре
II. Материали и повърхностна обработка
Основен материал:
Степен на въглеродна стомана: 1008/1010 (по подразбиране), 10B21 (високоякостна опция)
Твърда: HRB 70-95 (умерено до HRC 22-32)
Покритие: Цветна пасивация на цинк: дебелина 5-8 μm, тест за солен спрей, по-голям или равен на 96 часа (неутрален солен спрей)
Незадължителни допълнителни изисквания: лечение за уплътняване (засилена защита на корозията), лечение без водородно премахване (задължително за стомана с висока якост)
Iii. Ключови размерени отклонения
Стандарт на артикула (ISO 4762) Персонализирана точност
Диаметър на главата ± 0,1 мм ± 0,05 мм
Дълбочина на кръстосаната вдлъбнатина ± 0,15 мм ± 0,1 мм
Налична лента за толеранс на нишката 6G (по подразбиране), 4-часова/6-часова услуга
IV. Опции за специални заявки
Маркиране на главата:
Лазерно маркиране (лого на производителя, спецификационен номер и др
Сертификати за ефективност
Механични свойства: Съответстващи на ISO 898-1 клас 4.8/8.8
Съответствие на околната среда: ROHS/REACH (Изисква се сертифициране на материали)
Опаковка: насипно състояние (картонена опаковка/тъкана чанта)
Бокс (PVC кутия с анти-руста хартия, 100-500 броя на кутия)
Записване (подходящо за автоматизация на SMT)
V. Ключови точки за контрол на качеството
Пълни елементи от проверка: измервателни уреди за резба, размери на главата, адхезия на покритие (кръстосано изрязан метод)
Честота на вземане на проби: тест за солен спрей: по -голям или равен на 3 парчета на партида; Тест за твърдост: 1 парче на 1000 броя
Vi. Време за доставка и MOQ
Цикъл на прототипиране: 3-5 дни (на разположение 3-10 проби)
Време за масово производство: 15-20 дни (<500,000 pieces)
Минимално количество поръчка
Редовни спецификации: 5000 броя/спецификация
Специални размери/покрития: 10 000 парчета и нагоре
Vi. Време за водене и MOQ
Време за прототипиране на олово: 3-5 дни (на разположение 3-10 проби)
Време за масово производство: 15-20 дни (<500,000 pieces)
Количество на минимално поръчка: 5000 броя/спецификация
Специални размери/покрития: 10 000 парчета и нагоре
Подаването на чертежи или проби ще даде приоритет на съвпадение със съществуващите форми, намалявайки разходите за изработка на плесени. За приложения с висока якост препоръчваме 10B21 материал с 8,8-клас лечение.
