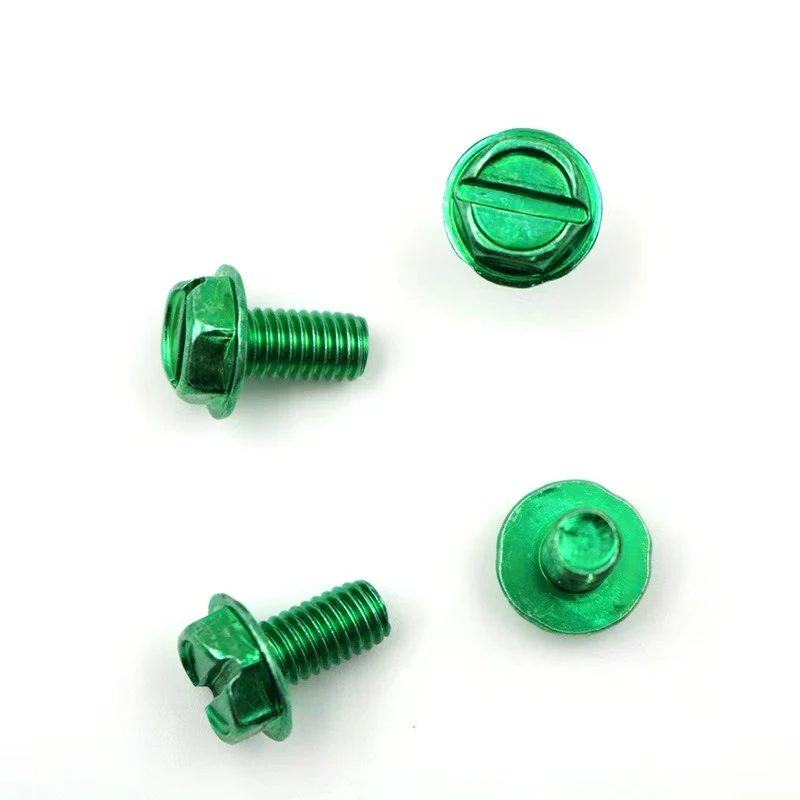

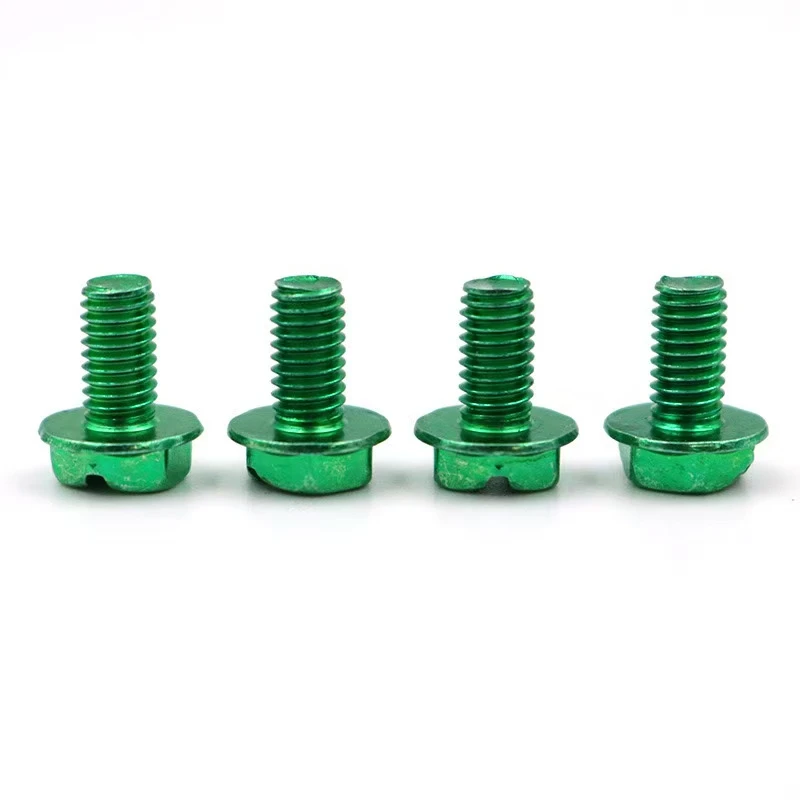

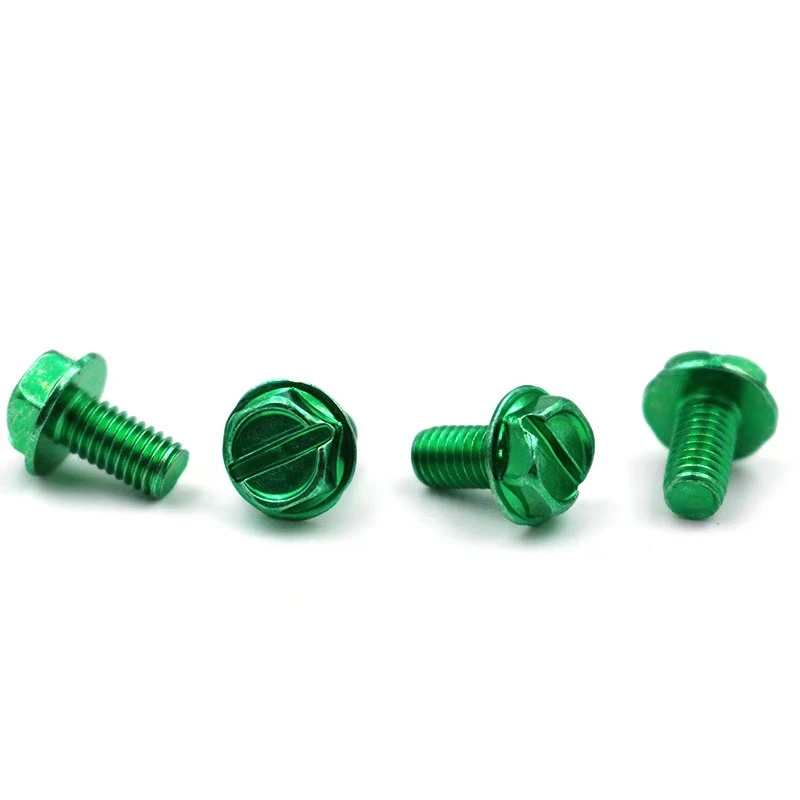

8-32 10-24 Външен шестоъгълник, нарязан зелен цинк заземяващ винт. Това заземяваневинте специфичен винт за заземяване, използван предимно за заземяване на електрическо оборудване или метални конструкции. По -долу е въведение за персонализирането му.
I. Основни изисквания за параметри
Спецификации и модели
Размер на резбата: Американски стандарт, Налични два размера: #8-32 UNC (приблизително 4,2 мм диаметър, 0,79 мм стъпка)
#10-24 UNC (приблизително 4,8 мм диаметър, 1,06 мм стъпка)
Дължина: Персонализиране при поискване.
Дизайн на главата: Външен шестоъгълник + прорез: Шестоъгълен в - плоските размери трябва да съответстват на стандартите на ANSI. Слотът на прореза трябва да е по -голям или равен на 1 мм широк и достатъчно дълбок, за да се осигури защитенотверткагодеж.
Повърхностна обработка: Зеленият цинков покрив съответства на стандартите на ASTM. B633 Стандартен, тест за солен спрей, по-голям или равен на 96 часа (бяла ръжда), дебелина на покритието 8-12 μm, изисква се сертифициране на екологичните сертификати на ROHS.
II. Функционални и подробности за процеса
Изпълнение на заземяване
Оптимизирана проводимост: Опашката на винта трябва да има остър водещ накрайник или серии, за да осигури директен контакт през слоя на боя и да контактува с металния субстрат, с контактно съпротивление на<0.1Ω.
Anti - дизайн на разхлабване: Предлага се с найлонови вложки или опции за двойна гайка.
Тип и здравина на жлеба
Съвместимост на слот: Дълбочината на слота трябва да побере стандартна отвертка на прореза, с ъгъл на стената на слота по -малък или равен на 30 градуса, за да се предотврати подхлъзване.
Механични свойства: Минимален клас 4.8, Избран материал: Ниско или средно въглеродна стомана, топлина - Обработка на твърдост HRC 22-32.
Iii. Процес на персонализиране и приемане
Чертежи и проби
Трябва да предоставите CAD чертежи (включително маркировки за толерантност) или да потвърдите нашата дизайнерска чернова. Ще се изискват пълни - тестване на скала на 3-5 Първи проби.
Опаковка и етикетиране
Вътрешна опаковка: anti - хартия за ръжда + PE торба. Външна кутия, отпечатана със спецификации/количество/номер на партида; Незадължителен етикет "Ground" "винт" + зелен цинк цветен код.
MOQ и време за доставка
Количество на минимално поръчка: 5000 броя/спецификация. Време за водеща масово производство: 15-20 дни. Ускорените поръчки имат такса от 30%.
IV. Незадължителни допълнителни функции
Non - Стандартно персонализиране: Опциите включват щамповане на заземен символ на главата, подмяна на медно покритие или разширяване на вала.
Поддръжка на сертифициране: Налични документи за сертифициране на UL/CE.
Това гарантира, че винтовете отговарят на изискванията за механична якост, надеждност на заземяването и устойчивост на корозия. По -нататъшно обсъждане на специфични сценарии на приложение се препоръчва за оптимизиране на подробности.
Чрез горния дизайн тези винтове постигат баланс между електрическата безопасност и механичната надеждност, което ги прави струват - ефективни, стандартизирани компоненти в заземяващи системи.
