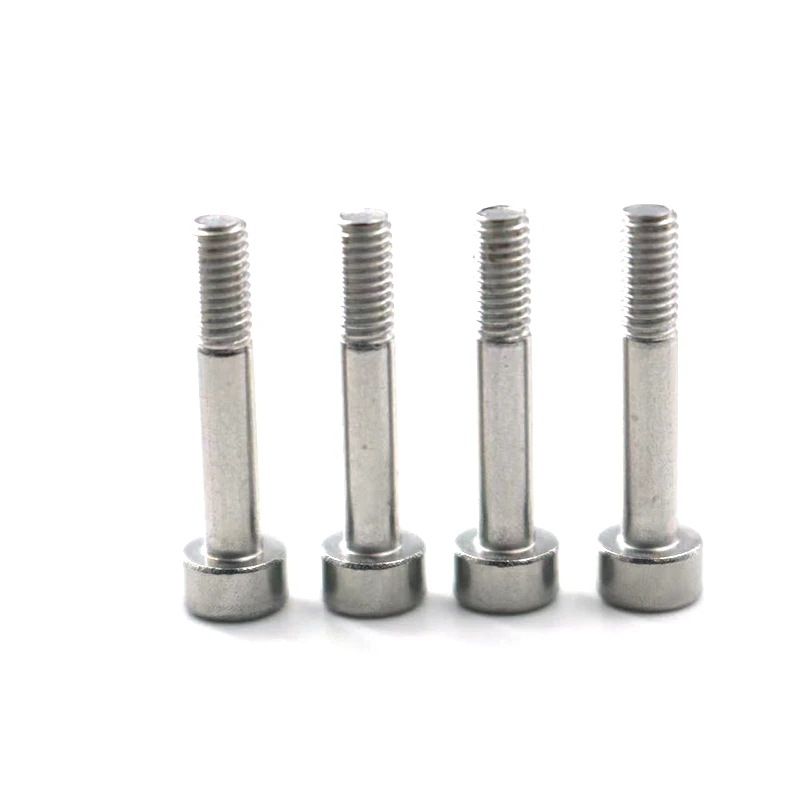

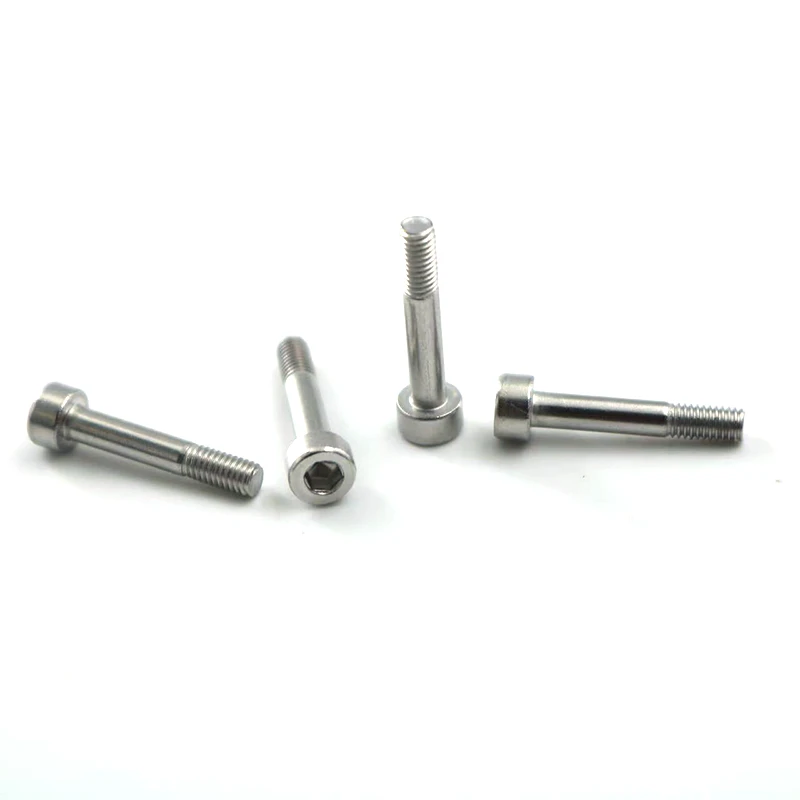

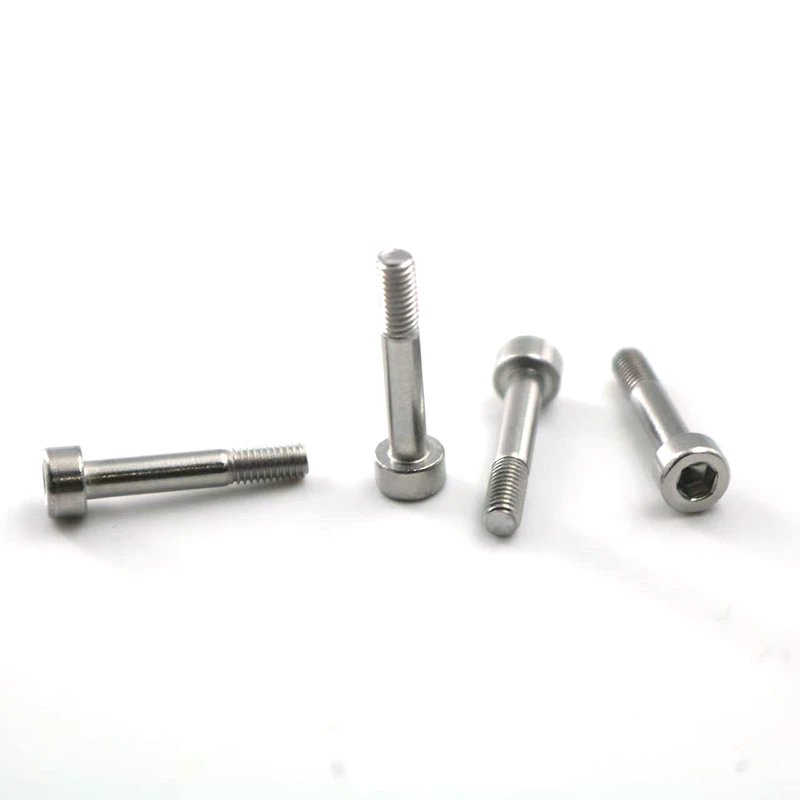

Чаша - шестоъгълник на главатаВинтове за гнездоС половината - дизайнът на нишката са често срещан механичен закопчалка. Следното обяснява как да използвате чаша - винтове за гнездо на главата на главата. Този раздел ще обхване техните характеристики, приложими сценарии, инструкции за използване, ключови съображения и често задавани въпроси.
1. Чаша - винтове за гнезда на главата на главата с половин - дизайн на резбата
Чаша - Глава: Цилиндрична глава с плоска горна и вертикална цилиндрична страна. Този дизайн осигурява голяма повърхност за контакт и налягане на гаечен ключ - площ на лагера.
Шестоъгълник: Главата има шестоъгълна дупка и изисква ален гаечен ключ за затягане и разхлабване.
Половината - нишка: винтовият кош се състои от две секции:
ПЛОВО: Секцията с не изкривени с определена дължина.
Тема: Секцията с резба.
Метрични спецификации (M3, M4, M5): Отнася се до диаметъра на номиналния резба. M3 е 3 мм, М4 е 4 мм, а М5 е 5 мм. Това са най -често използваните размери на метричните винтове.
Проектиран за: Обикновеният Shank осигурява преходен или близък клирънс, прилягащ с отвора - на свързания компонент. Той осигурява позициониране, центриране и устойчивост на срязване, като същевременно предотвратява участието на нишките в срязване, като по този начин ги предпазва от щети. Частта с резба напълно задейства дупката с резба на другата част, осигурявайки силна аксиална сила на затягане.
II. Приложения и предимства
Приложения: Връзки, изискващи прецизно позициониране и центриране: Гладкият прът се вписва в отвора -, за да се предотврати радиалното движение между двете части. Общите приложения включват механични конструкции, джиги, форми, автоматично оборудване и 3D принтери.
Връзки, изискващи съпротивление на срязване: Гладкият прът има по -голям диаметър (равен на основния диаметър на резбата) и може да издържи сили, перпендикулярни на оста на винта, по -добре от нишките.
Връзки, изискващи често разглобяване: Шестоъгълното задвижване на главата предлага висок въртящ момент и е по -малко предразположен към събличане, което го прави по -надежден от филипс или наклонени винтове.
Приложения, изискващи ограничения на пространството: В сравнение с шестоъгълните винтове на главата, главата на чашата няма изложено пространство на гаечния ключ и изисква само един отвор за работа, което я прави по -компактна.
Предимства: Капацитет на носенето на високо натоварване -: Главата има голяма зона за контакт, високо зареждане и сигурна връзка.
Висока точност: Шестоъгълното задвижване на главата е по -малко предразположено към плъзгане и може да нанесе точен въртящ момент.
Кокетна и естетически приятна: След инсталирането главата е изложена, придавайки му по -индустриален и здрав вид от COU.
Iii. Подробни стъпки и методи за използване
Подготовка:
Изберете правилния винт: Потвърдете спецификациите на винта, дължината и оценката на производителността според изискванията за проектиране. Изберете правилния шестоъгълен гаечен ключ: Винаги използвайте гаечен ключ, който точно съответства на размера на главата на винта.
Предупреждение: Използването на недооценен гаечен ключ може сериозно да повреди гаечния ключ и дупката на винта, което прави невъзможно да се отстрани винта.
Обработка на дупки
През дупките: Диаметърът на отвора на пробиването трябва да бъде малко по -голям от диаметъра на полирания вал на винта (например, полиран вал M4 е приблизително 4 mm; A през отвора може да бъде пробит до 4,2 mm или 4,3 mm). Уверете се, че полираният вал може да премине гладко и без да се размахва.
Дупки с резба: Необходимо е потупване. Строгите стандарти се прилагат за диаметъра на отвора на пробиването: Дълбочината на резбовия отвор трябва да бъде поне 1,2 пъти по -голяма от вмъкнатата дължина на винта.
Стъпки за инсталиране:
Подравняване: Подравнете двете части, които трябва да бъдат свързани, като се уверите, че отворът през отвора и резбата са подравнени.
Вмъкване: Поставете полирания вал на винта през отвора на горната част.
Вмъкване: Внимателно нанизвайте винта в отвора с резба на основния компонент на няколко оборота на ръка, за да се гарантира, че няма изкривяване и че нишките се захващат гладко. Никога не принуждавайте винта с гаечен ключ, тъй като това лесно може да повреди резбите.
Затягане: С помощта на правилния размер на ален гаечен ключ, поставете главата на винта вертикално, докато не спре. Затегнете равномерно в посока на часовниковата стрелка.
Прилагане на въртящ момент: За критични механични връзки използвайте гаечен ключ, зададен на препоръчителната стойност на въртящия момент. Това гарантира достатъчно предварително зареждане, без да се нарушава винта или да повреди резбите.
IV. Основни съображения и общи грешки
Грешка в подбор на гаечен ключ: Използването на неподходящ или износен гаечен ключ е основната причина за подхлъзване на винтната резба. След като нишките се плъзгат, отстраняването става изключително трудно.
Обезразмерна операция: Неспазването на гаечния ключ вертикално и прилагането на налягането може да повреди отвора на винта в движение „Seesaw“, намалявайки контактната зона и причинявайки приплъзване.
Обърквайки чрез - дупка и размери на резбови отвори
Грешка: Пробиване на отвора през същия размер като основния отвор с резба. Това може да накара полирания прът да не може да премине или да се разтрие по нишките при преминаване, като повреди връзката.
Грешка: Пробиване на дупката с резба със същия размер като отвора. Това предотвратява ефективното образуване на нишки и води до липса на сила на затягане.
Неправилно стягане на въртящия момент
Над - Разхлаждане: Връзката не е сигурна и лесно може да се разхлаби и падне по време на работа.
Над - Затягане: Това може да доведе до разтягане, счупване или да причини резбата в отвора с резба да се съблече ("събличане"). Малки винтове като M3 и M4 са много крехки и особено предразположени към счупване.
Почистване: Преди монтажа се уверете, че дупката на винта не е примеси като железни подаръци и масло, тъй като това може да повлияе на точността на въртящия момент и якостта на свързване.
Това структурирано и добре - подробно ръководство за потребителя ви позволява ефективно да разберете и да научите как да използвате този винт, като гарантира, че получавате продукта опит и стойност, която желаете.
