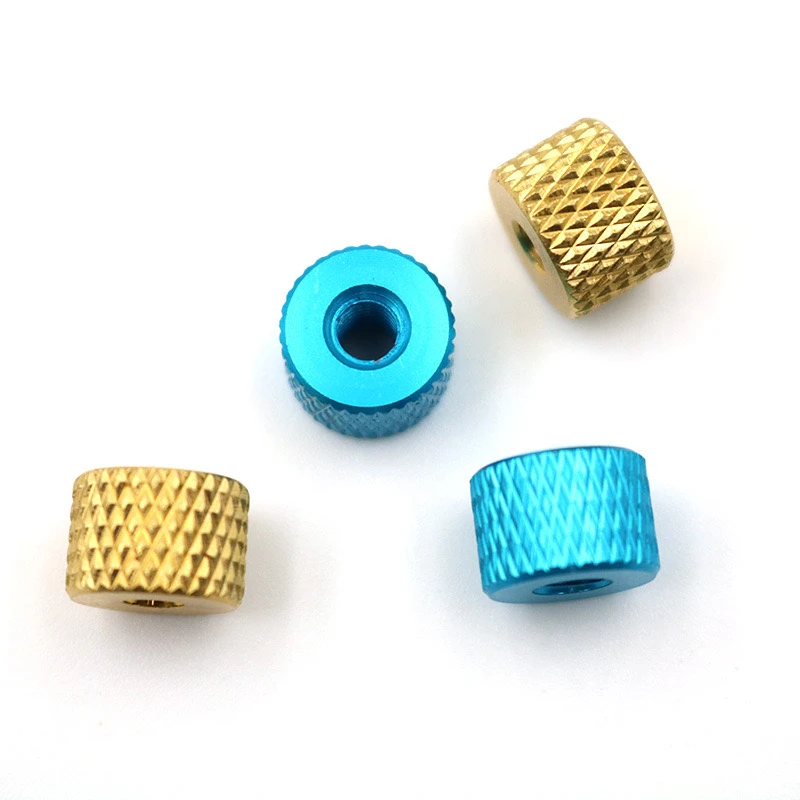

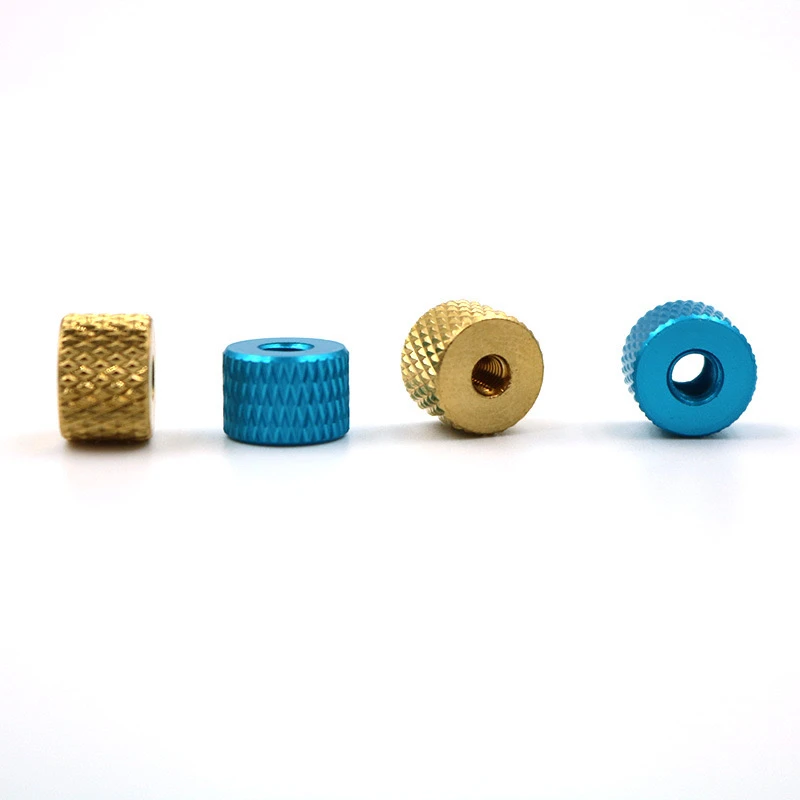

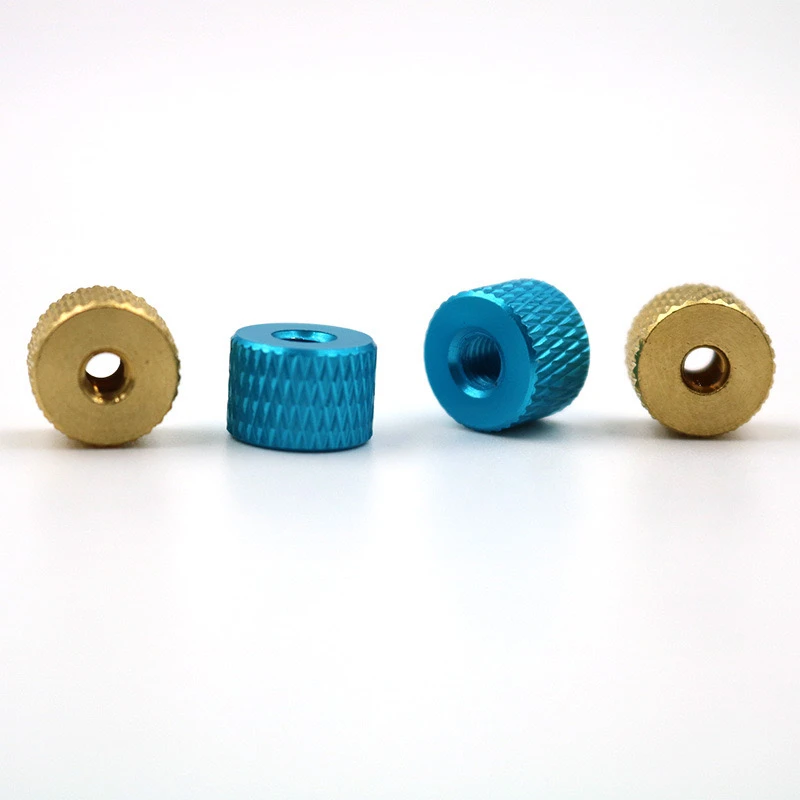

Анодизирана алуминиева сплав цвятРъчно затегнати скопчани ядкиare a kind of DIY fastener with both functionality and aesthetics. They are widely used in electronic equipment, furniture assembly, model making, and other fields. The surface treatment of anodized aluminum alloy colored hand-tightened knurled nuts needs to take into account aesthetics, corrosion resistance, and functionality. The following are the key surface Стъпки за лечение и технически точки .
1. предварителна обработка
Обезмасляване и почистване:
Използвайте алкален или неутрален обезмаслителен агент, за да отстраните повърхностното масло и прах, за да гарантирате, че чистотата на субстрата . ултразвуково почистване е по -ефективно .
Alkaline etching: Use a 5-10% NaOH solution to lightly corrode the surface to remove the oxide layer and impurities. The time is controlled within 1-3 minutes.
Неутрализация: Използвайте азотна киселина или разтвор на сярна киселина, за да неутрализирате остатъчния алкален разтвор, за да избегнете свръхкорозия .
Поливане: Механично или химически полски продукти с високи изисквания за блясък за подобряване на гладкостта на повърхността .
2. анодизиране
Параметри на процеса:
Електролит: 15-20% разтвор на сярна киселина (температура 18-22 степен) .
Напрежение: 12-16 V dc, плътност на тока 1-1.5 a/dm² .
Време: 30-60 минути, дебелина на филма около 10-20 μm .
Ключов контрол:
Поддържайте стабилната температура на електролита, за да избегнете разхлабен или изгорен филм .
3. боядисване
Избор на багрила:
Използвайте специални органични багрила; Цветът трябва да отговаря на Pantone или RAL стандарти .
Процес на боядисване: Почистете веднага след окисляване, за да избегнете затваряне на порите . Накиснете в разтвор на багрила за 5-15 минути; Колкото по -дълго е времето, толкова по -тъмен е цветът . задълбочено почистване, е необходимо след боядисване, за да се предотвратят цветовите разлики или цветовия поток .
4. лечение за уплътняване
Горещо уплътнение:
Накиснете във вряща вода (95-100 градус) или никел солен разтвор (80-90 градус) за 20-30 минути, за да запечатате микропорите на оксидния филм .
Студено запечатване (незадължително):
Никел флуорид уплътнява при стайна температура, спестявайки енергия, но с малко по -ниска издръжливост .
5. Защита на зоната (специални изисквания)
Местно маскиране:
Преди боядисване, нанесете анти-боядисваща лента върху изкривените зъби, за да запазите оригиналния цвят на метала, за да подобрите триенето .
Вторична обработка:
Извадете лентата след запечатване на дупката и леко полирайте изкривената зона, за да осигурите гладко усещане .
